Steildach Kabeldurchführung

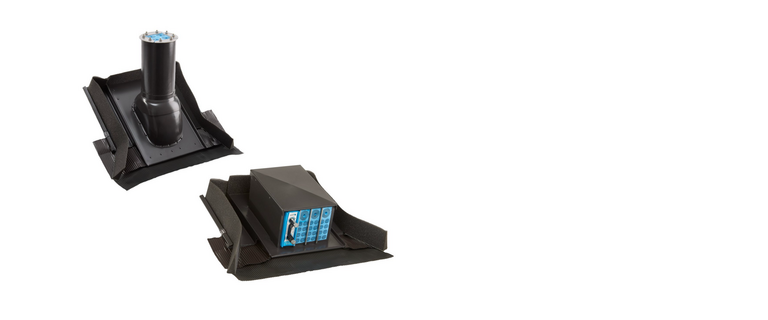

LEMP Steildachdurchführung R:
Dachneigung: 25° bis 45°
Material: Stahl DC 04 (ST 1403), 0,8 mm stark, Baustahl
Korrosionsschutz: Feuerverzinkung nach DIN EN ISO 1461
Pulverbeschichtung: Optional, Pulverspezifikation auf Anfrage
ROXTEC-Stopfrahmen, Stopfen und Module gehören nicht zum Lieferumfang!
R 125:
Belegraum: Ein Belegfeld 80 mm x 80 mm (in Verbindung mit einem ROXTEC-Stopfrahmen R 125) oder eine Rohr– bzw. Kabelleitung mit einem Durchmesser von 68 mm bis 98 mm (in Verbindung mit einem ROXTEC-Stopfen RS 125).
Bestückung: Der Rohrdurchmesser ist für einen ROXTEC-Stopfrahmen R 125 (plus Module) oder ROXTEC-Stopfen RS 125 (siehe auch Belegraum) ausgelegt.R 200:
Belegraum: Ein Belegfeld 120 mm x 120 mm (in Verbindung mit einem ROXTEC-Stopfrahmen R 200)
Bestückung: Der Rohrdurchmesser ist für einen ROXTEC-Stopfrahmen R 200 (plus Module) ausgelegt (siehe auch Belegraum).

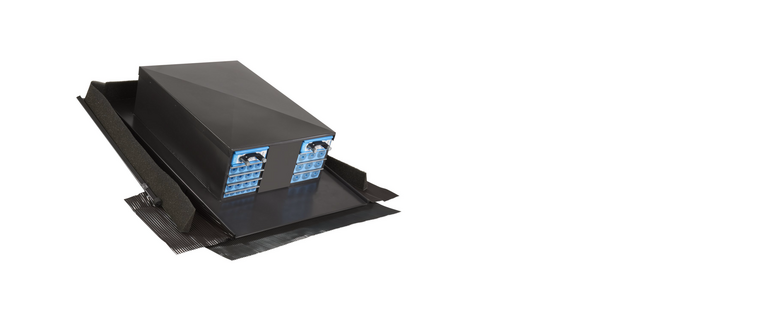

LEMP Steildachdurchfuehrung S:
Material: Stahl DC 04 (ST 1403), 0,8 mm stark
Korrosionsschutz: Feuerverzinkung nach DIN EN ISO 1461
Pulverbeschichtung: Optional, Spezifikation auf Anfrage
Einbau: Der integrierte Eindeckrahmen ermöglicht einen Einbau gemäß den Fachregeln des deutschen Dachdeckerhandwerks
Bestückung: Die Dachdurchführung wird mit ROXTEC-Modulen bestückt. Diese sind - entsprechend der jeweiligen Kabeldurchmesser - zusätzlich über ROXTEC zu beziehen.
Der Schweißrahmen selbst gehört zum Lieferumfang.
S 4x1:
Ausstattung: ROXTEC-Schweißrahmen S 4x1
Belegraum: 1 Feld a 12 cm x 12 cm (effektiv, ohne Keildichtung)S 4x3:
Ausstattung: ROXTEC-Schweißrahmen S 4x3
Belegraum: 3 Felder a 12 cm x 12 cm (effektiv, ohne Keildichtung)
