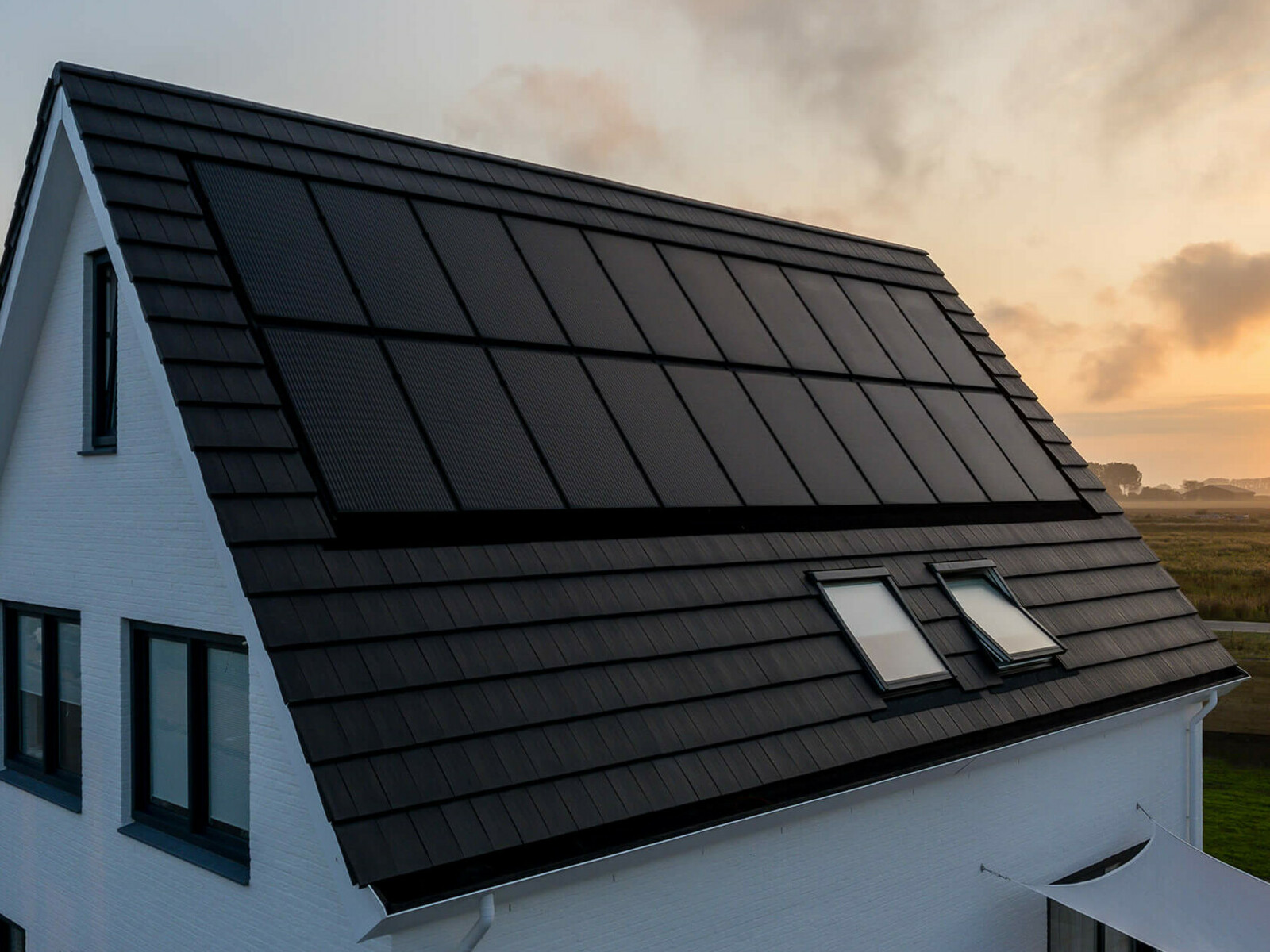

Das CREATON PV-SMART System Indach
Montage von Standard-Modulen auf HDPE-Wanne mit Schienensystem

Unser vollständiges, montagefertiges System bietet Ihnen Solarstrom mit ästhetisch ansprechendem Design.
Die gelieferten Komponenten sind bereits vordimensioniert und vorkonfektioniert, damit sparen Sie Zeit und Kosten bei der Realisierung Ihrer Photovoltaik-Anlage.
Die Anschlussbleche, sowie das CREAFLEX PIB Anschlussband sind im Lieferumfang enthalten.

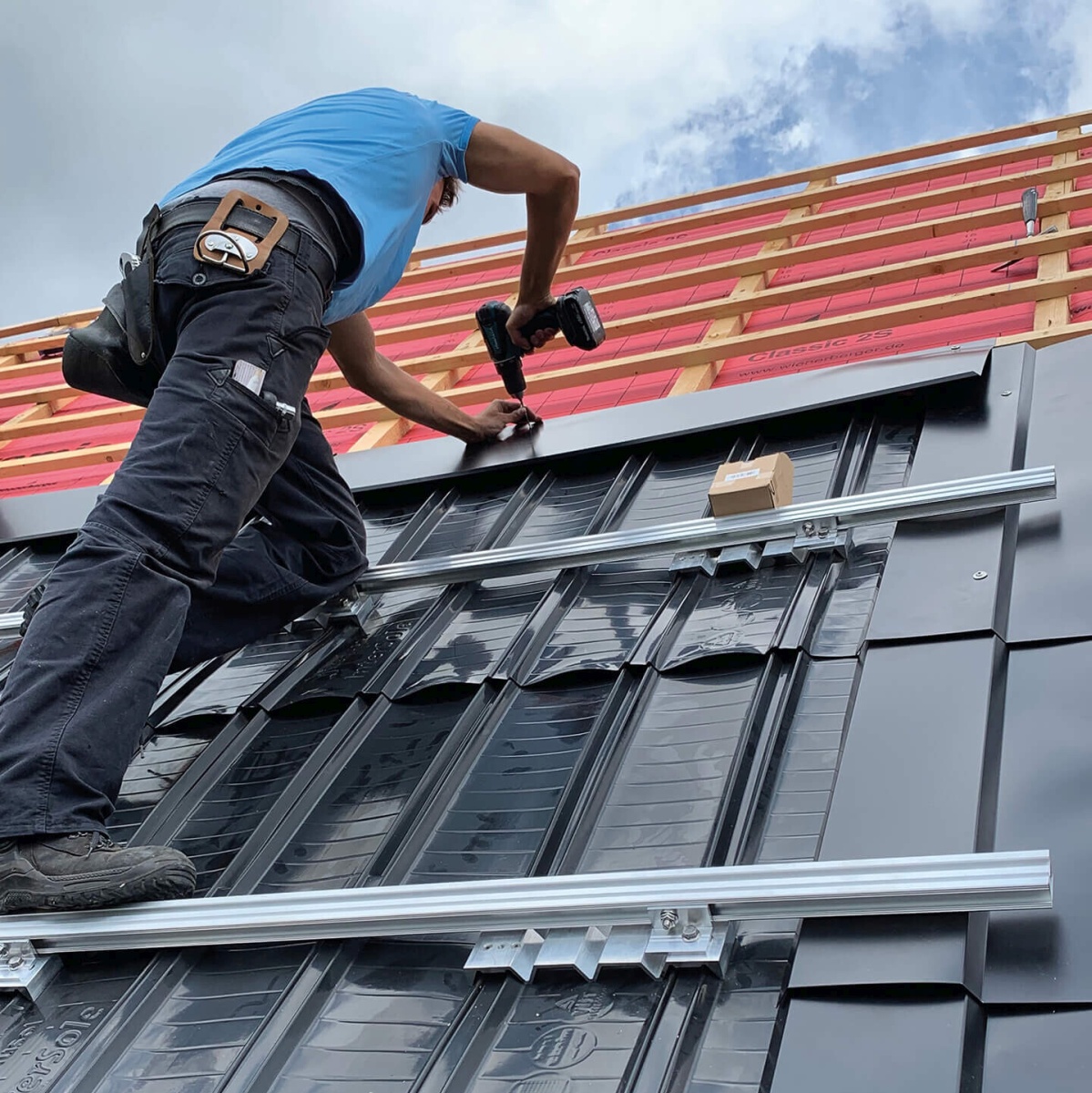

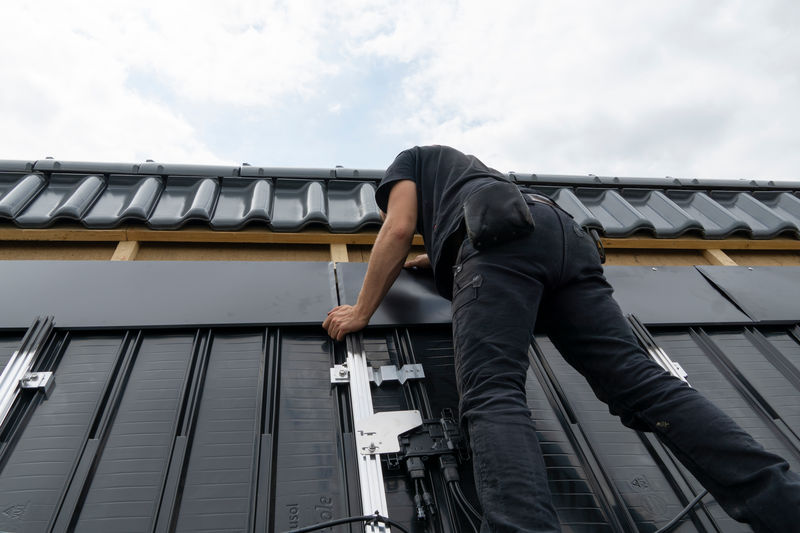

• Einfache Montage mit einem praktischen Schienensystem
• Hochwertige Optik dank vollschwarzer PV-Module (Full Black)
• Sehr gute Luftzirkulation vermeidet Überhitzung
• Komponenten mit bis zu 25 Jahren Garantie für dauerhaft zuverlässige Energiegewinnung auf dem Dach

KOMPONENTEN FÜR HÖCHSTE QUALITÄTSANSPRÜCHE:

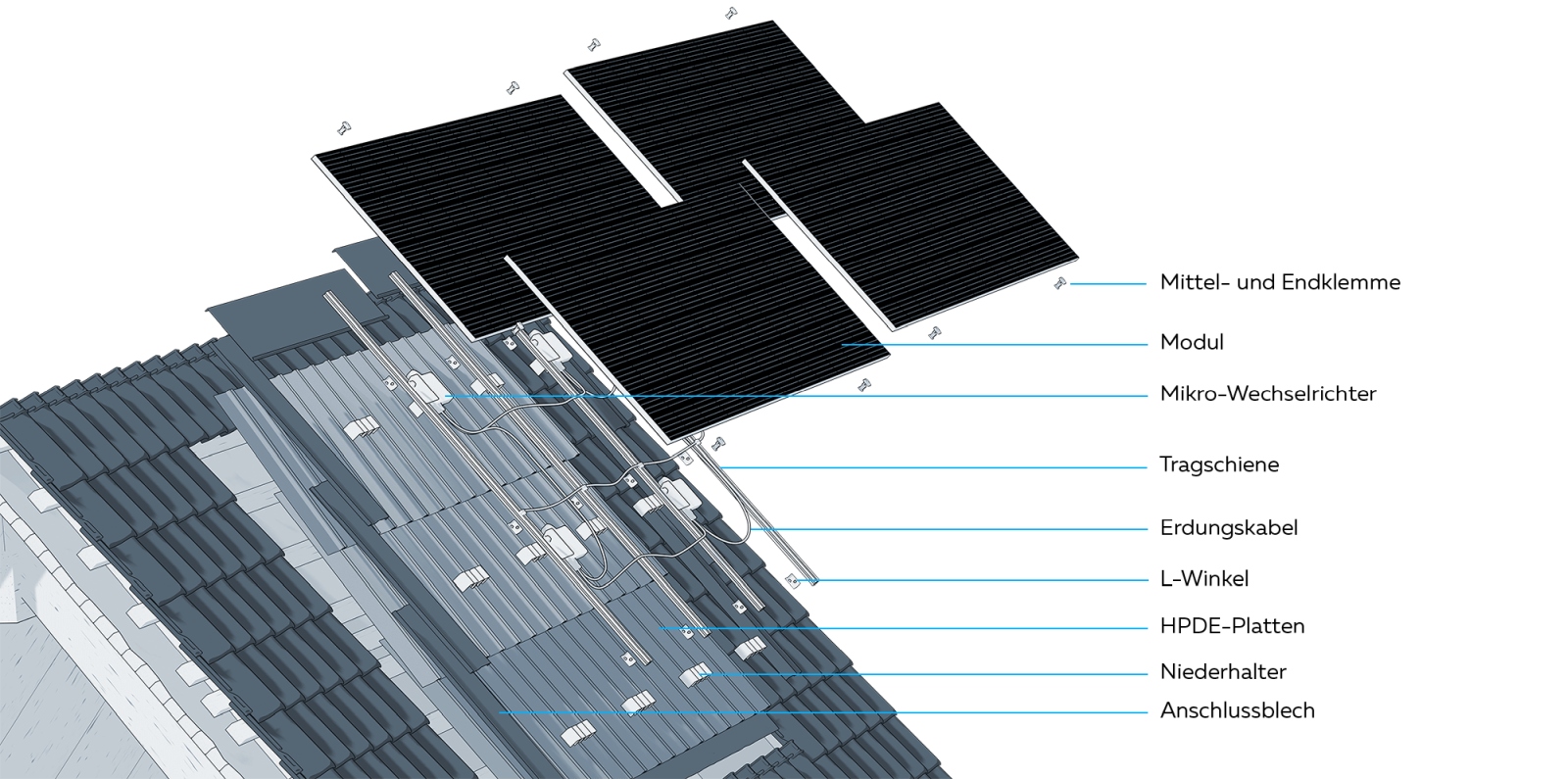

Wir bieten ein Komplettsystem, bestehend aus HDPE (High Density Polyethylen)-Unterkonstruktion, Montageprofilen, Anschlussbleche, Anker und Befestigungsmaterial.
Unser dachintegriertes Photovoltaik-System ist für Dachneigungen von 15° bis 70° geeignet.
Wir liefern Ihnen montagefertige Systeme mit folgenden Komponenten:

• MONTAGE-KIT inkl. HDPE-Intersole, vorkonfektioniertes Schienensystem und Befestigungsmaterial
• MODUL KIT inkl. Glas/Glas Modul, Wechselrichter und Q-Kabel
• KABEL KIT inkl. vorkonfektioniertem Q-Kabel (25m)
• ANSCHLUSS KIT inkl. Erdungskabel, Unterdachadapter und CREAFLEX PIB 450mm
• ELEKTRO KIT inkl. Envoy-S Metered (Kommunikations-Gateway), Q-Relais (Netzwerksystem-Relaisecontroller) und Stromwandler (CT)

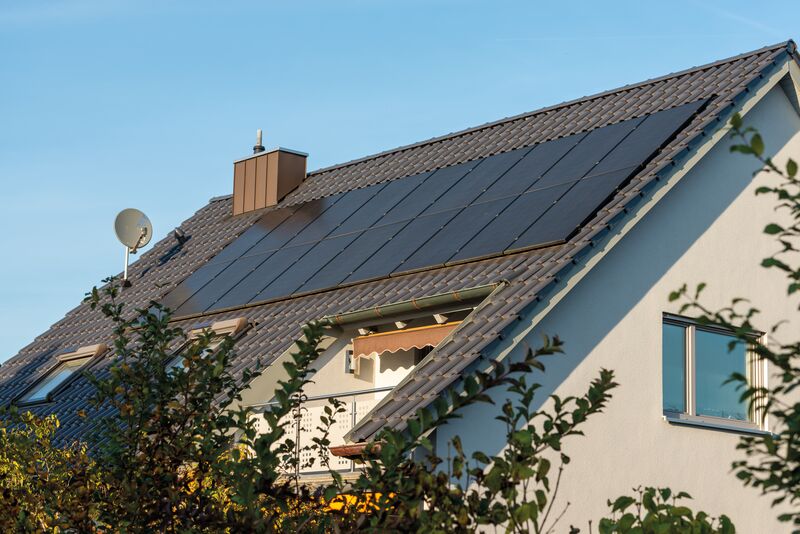

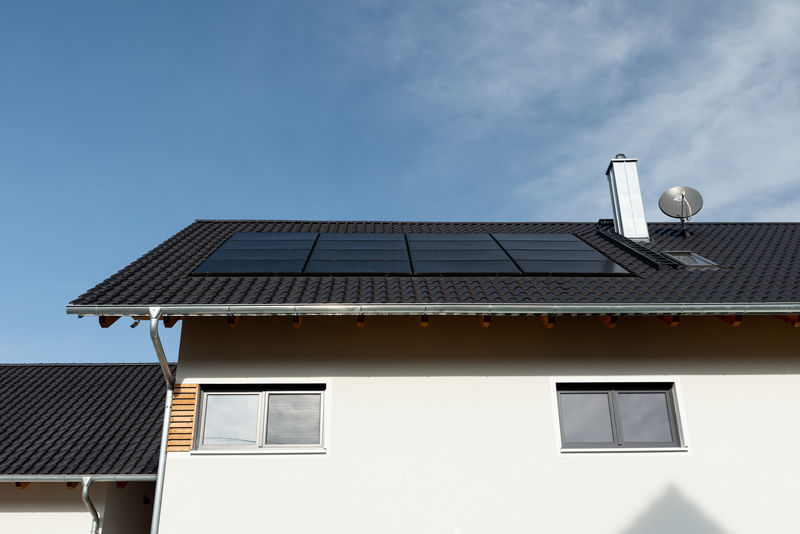

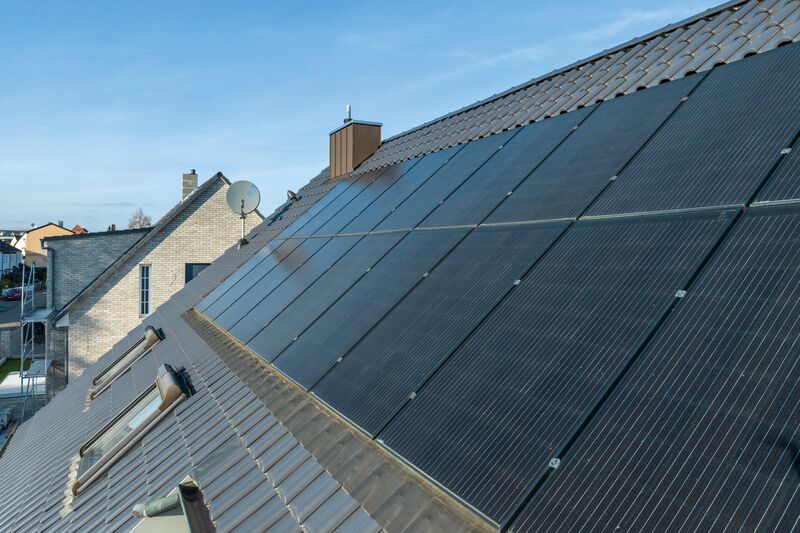

Das dachintegrierte PV-System bietet:

• Modulorientierung: Landscape / Portrait
• Zertifizierungen: TÜV ID1111212485 nach 2PfG
• Dichtigkeitstest: MFPA 5.1/10-535
• Brandsicherheit: MCS EXT.S.AA, B roof t1, B roof t3, ENV1187, EN13501-5

Unterkonstruktion:
Das CREATON PV-System basiert auf einer HDPE-Unterkonstruktion von Renusol.
Damit setzen wir auf ein Material mit ausgewöhnlichen Eigenschaften für eine langhaltende, betriebssichere Solarkonstruktion:

• Umweltfreundlich
  HDPE ist ein vielseitig anwendbares und mehrfach recyclebares Material.
  Die HDPE-Platten bestehen aus zermahlenem HDPE.
• Elektrische Widerstandsfähigkeit
  HDPE ist ein elektrisch nichtleitender Kunststoff.
• UV-Beständigkeit
  Durch Zusatz von nicht-oxidiertem Kohlenstoff wird die UV-Beständigkeit der HDPE-Platten gewährleistet und die charakteristische schwarze Farbe ermöglicht.
• Wasserdichtigkeit
  HDPE ist wasserdicht und damit ein ideales Dichtungsmaterial.
• Temperaturbeständigkeit
  Auch nach enormen Temperaturschwankungen findet HDPE in seine ursprüngliche Form zurück.
  Der Einsatz und die Lagerung der HDPE-Platten ist bei Temperaturen zwischen -40° und +85° Celsius möglich.
• Dehnbarkeit / Elastizität
  HDPE kann verformt oder gebogen werden, ohne dass die Materialeigenschaften beeinträchtigt werden.
