TOX-Dübel-Technik GmbH
TOX Montagesystem Thermo Proof Plus Sun
M16x300mm, WD bis 220mm, 2/Btl
M16x300mm, WD bis 220mm, 2/Btl
HAN: 084600155GTIN: 4049563048575Art.Nr.: AR0273908
Lieferzeit 6 bis 8 Tage
Beschreibung

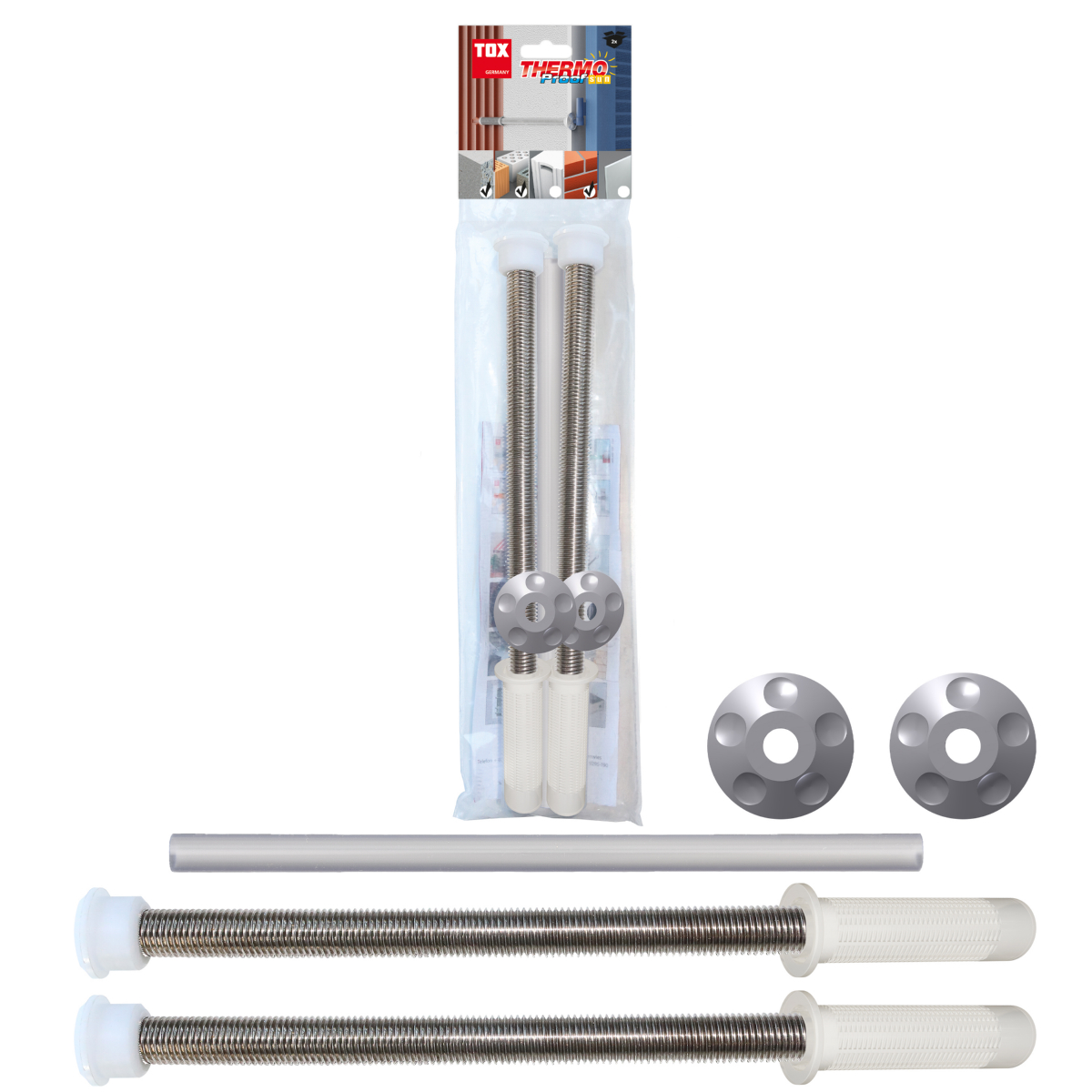

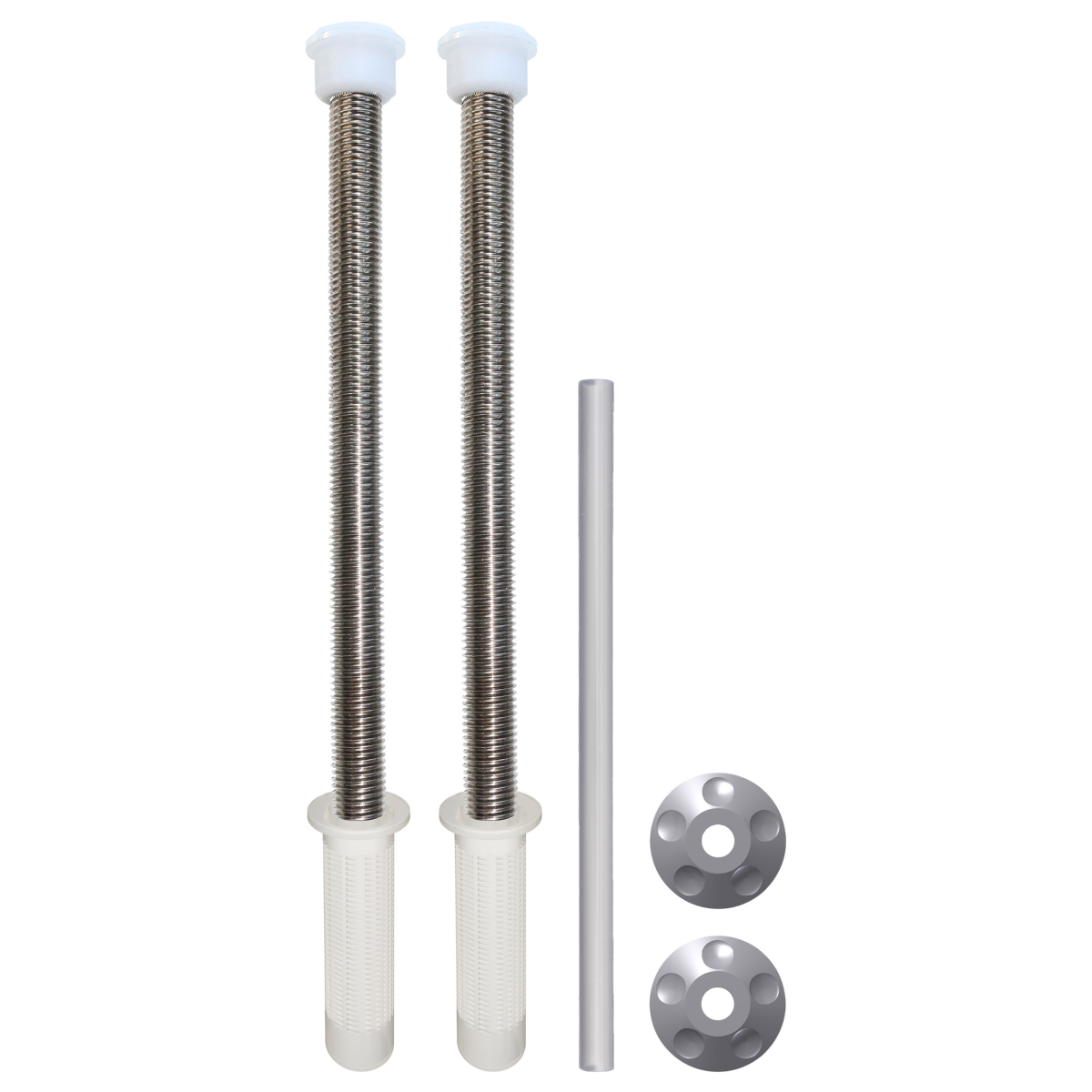

TOX Abstandsmontagesystem Thermo Proof Plus Sun M16x300 (2 Stk.)
Eigenschaften

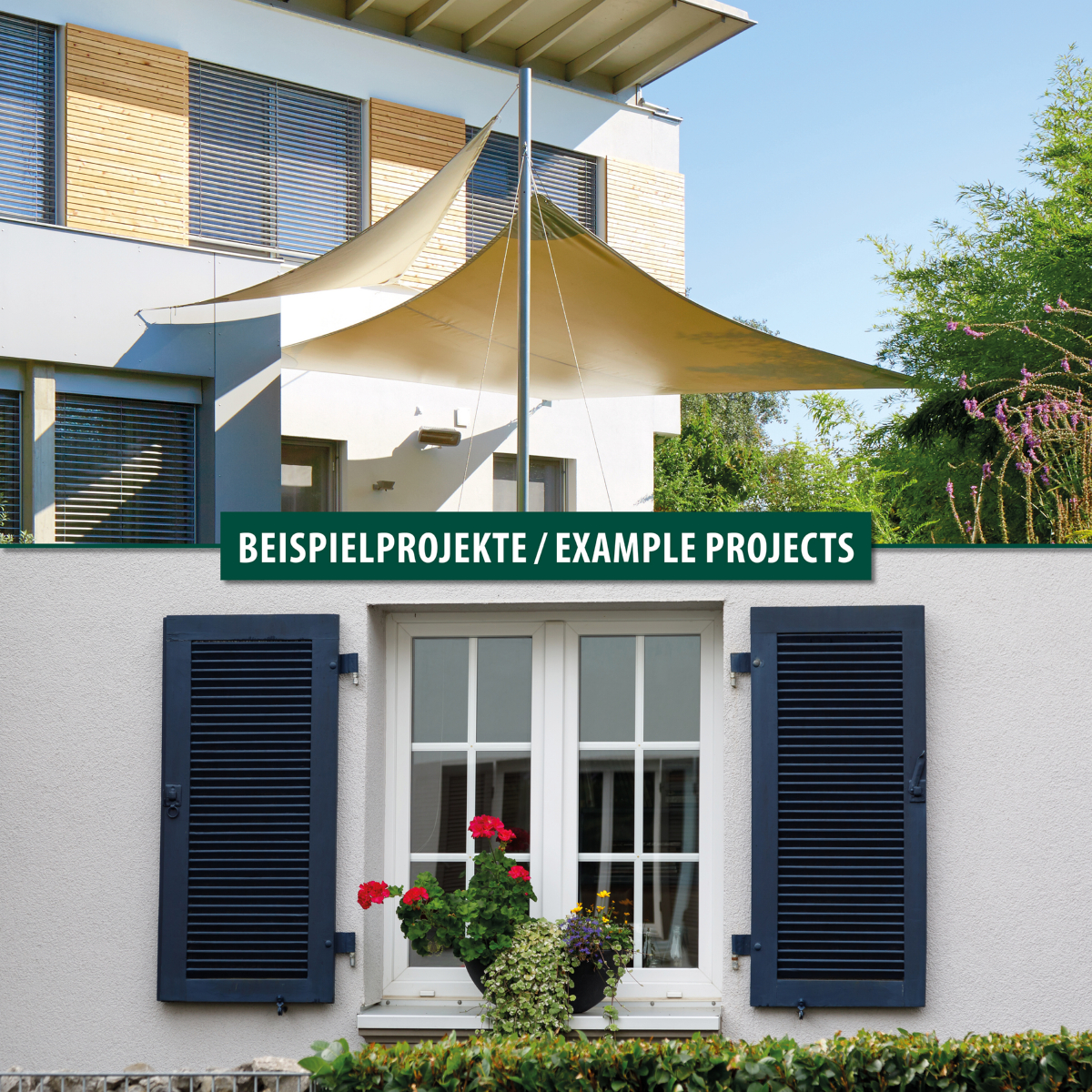

- Hervorragend geeignet für die Montage von Fensterklappläden sowie Sonnensegeln
- Variabler M10 oder M12 Gewindeanschluß für Kloben oder Ringschrauben
- Geeignet für Dämmstoffstärken bis 220 mm und Klinkerfassaden
- Flexible Abdeckkappe schützt vor Regen und Spritzwasser
Beschreibung & Einsatzbereich
- Schwerlast-Abstandsbefestigung bei Dämmungen und Klinker
- Praktisch kein Energieverlust und keine Wärmebrücken durch Edelstahl A4
- Einfache und schnelle Montage

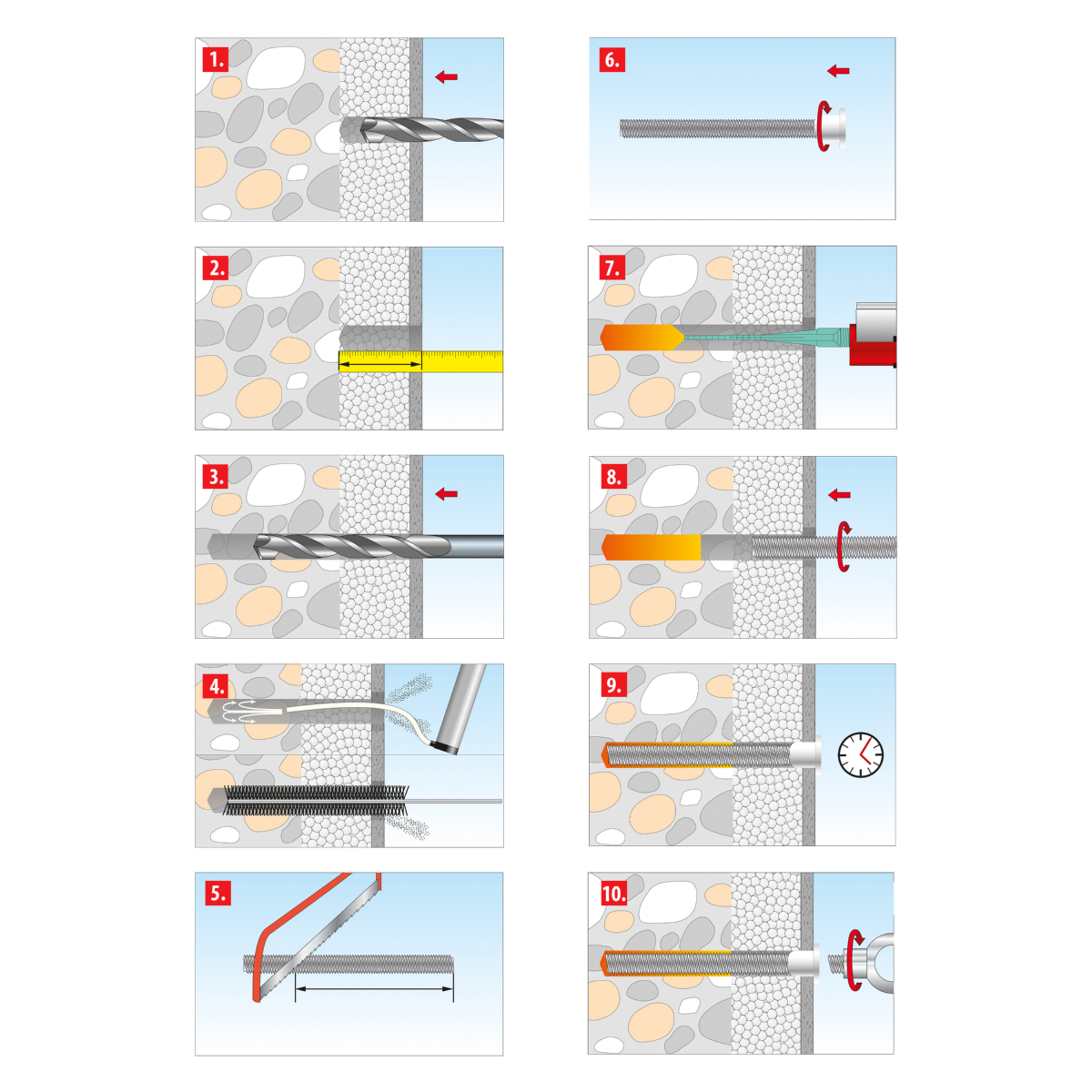

Verarbeitung & Montage
- Die Wärmedämmung bis zum festen Untergrund durchbohren. Beton/Vollstein Ø 18mm
- Lochstein Ø 20 mm
- Tiefe der nichttragenden Schichten messen.
- Bohrloch mit Bohrlochtiefe h0 (siehe ETA Anhang 1) im Baustoff erstellen. Beton: Ø18x80
- Vollstein: Ø18x100
- Lochstein: Ø20x90
- Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen
- Lochstein: Mit Hilfe der Gewindestange Siebhülse ins Bohrloch schieben bis Kragen am Baustoff anliegt
- Gewindestange auf benötigte Länge (hef + tWDVS + 2 mm) kürzen
- Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen
- Iso-Spacer (mit Mutter M16) bis zur Mutterarretierung aufschrauben
- Beton/Vollstein: Bohrloch zu 2/3 mit Injektionssystem füllen. Bei Lochtiefe ≥ 190 mm Verlängerungsschlauch verwenden
- Lochstein: Siebhülse komplett mit Injektionssystem füllen. Bei Lochtiefe ≥ 190 mm Verlängerungsschlauch verwenden
- Gewindestange drehend einschieben bis Kragen des vormontierten Iso-Spacer vollständig anliegt
- Den TOX Injektionsmörtel gemäß den Aushärtezeiten der im Anhang 1 aufgeführten ETA’s aushärten lassen
- Anbauteil mit Schraube/Gewindestange (Länge = Einschraubtiefe + Anbauteildicke) befestigen (Min. Einschraubtiefe: M10 = 10 mm / M12 = 12 mm, Max. Einschraubtiefe: M10/M12 = 34 mm)
