TOX-Dübel-Technik GmbH
TOX Montagesystem Thermo Proof Mini
M8x160mm, WD bis 120mm, 2/Btl
M8x160mm, WD bis 120mm, 2/Btl
HAN: 084600341GTIN: 4049563030051Art.Nr.: AR0164121
Lieferzeit 6 bis 8 Tage
Beschreibung

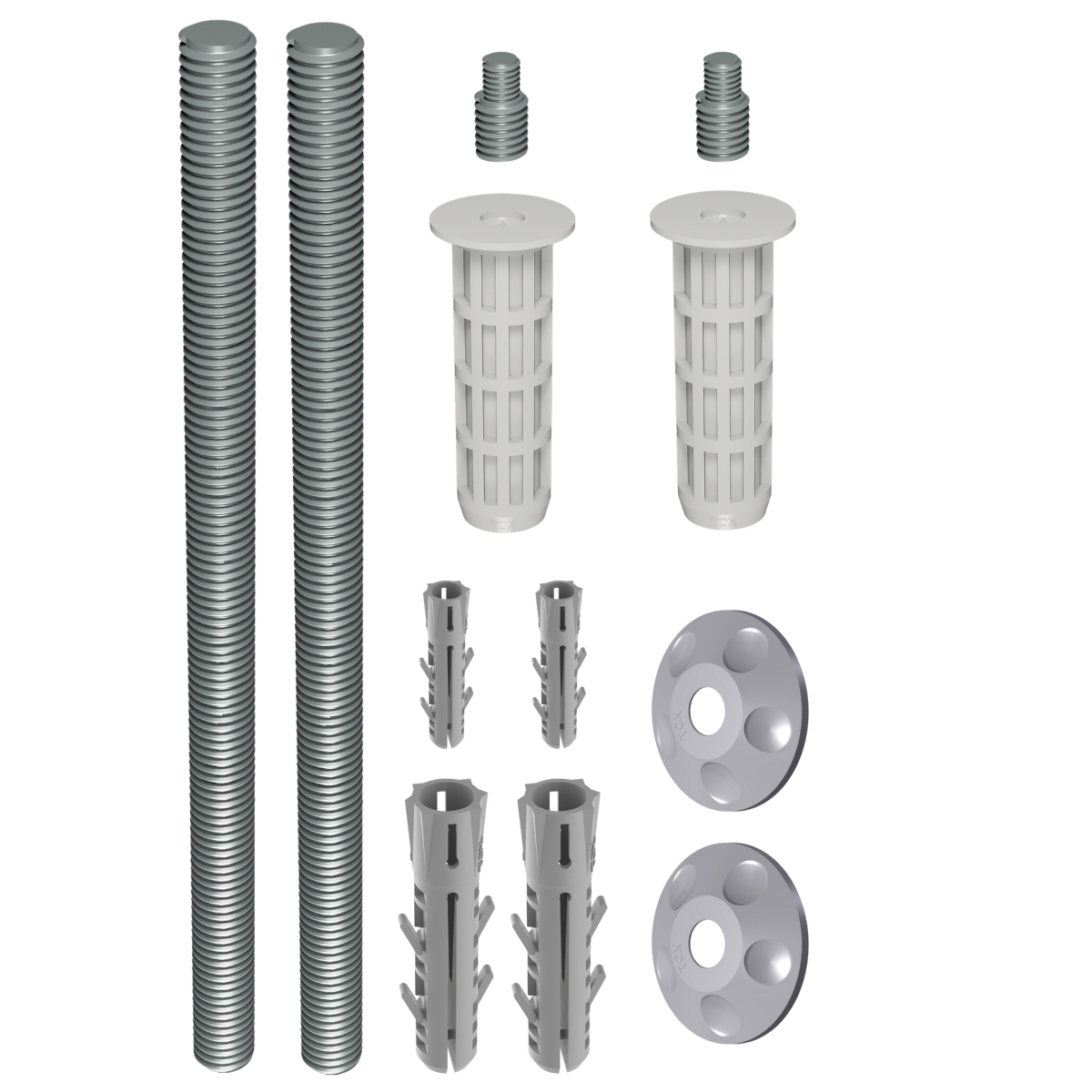

TOX Abstandsmontagesystem Thermo Proof Mini M8 x 160 mm / Klemmstärke: 120 mm

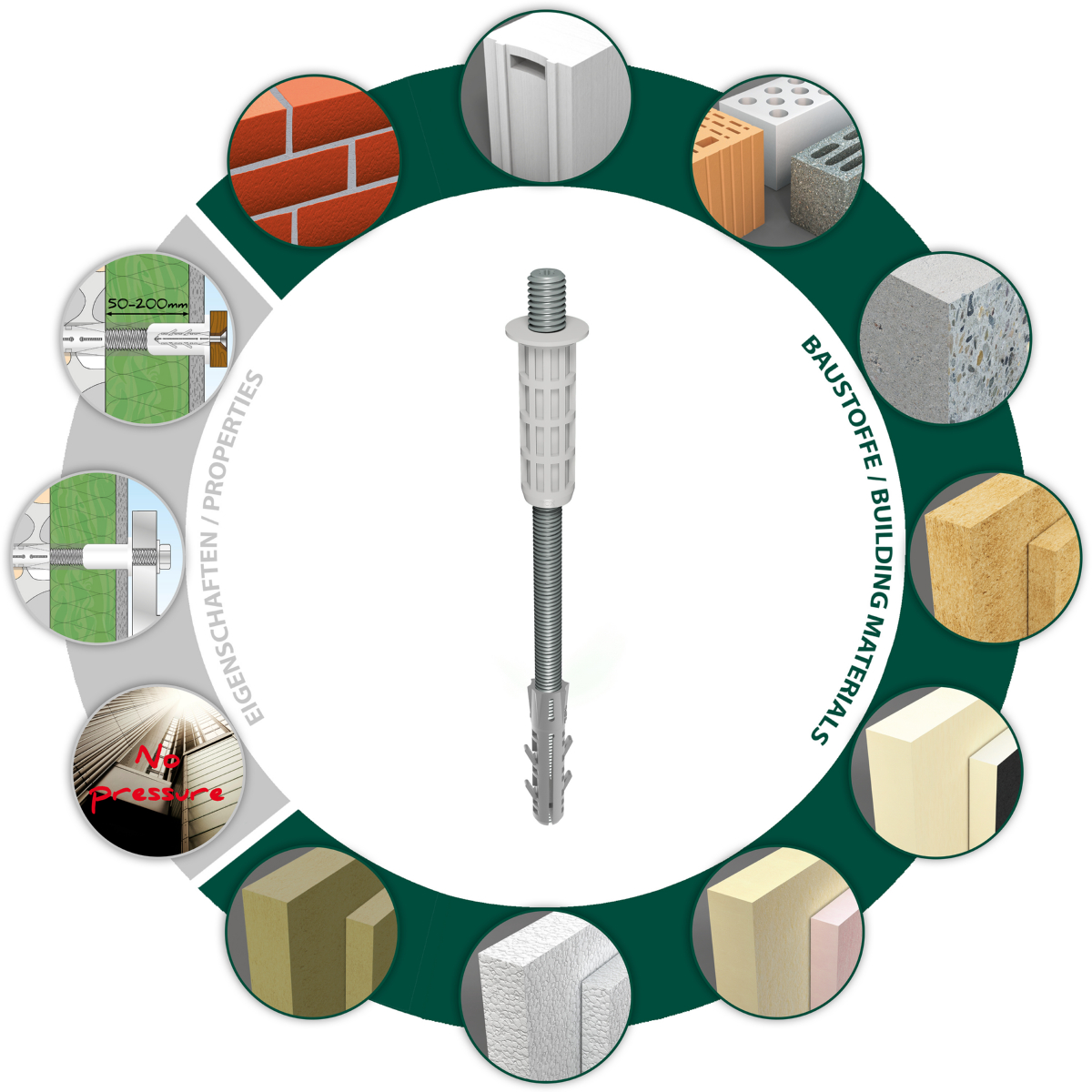

- Speziell auch für weiche Dämmstoffen wie z. B. Steinwolle
- Für Dämmstoffstärken von 50-120mm
- Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Ø 3-5mm)
- Keine Wärmebrücke
- Keine Druckbelastung auf die Fassade
- Schlanke Kopfgeometrie für unsichtbare Befestigungen
- Der Thermo Proof Mini ist ein Abstandsmontagesystem für leichte bis mittlere Lasten zur Befestigung von z.B. Fallrohren, Schilder, Jalousieführungen, Briefkästen usw.
- Sichere Verankerung im Baustoff mit Barracuda 14/70
- Den vormontierten Thermo Proof Mini einfach mit TX 25 einschrauben
- Bei verwendung mit Montagegewindestift M10: Befestigung von z.B. Fallrohren
- Bei Verwendung ohne Montagestift: Befestigung von Briefkästen, Außenkameras
- Bei Verwendung ohne Montagegewindestift und Barracuda 5/25: Befestigung von Anbauteilen mit Schrauben Ø 3.0 - 5.0 z.B. Bewegungsmelder, Hausnummern

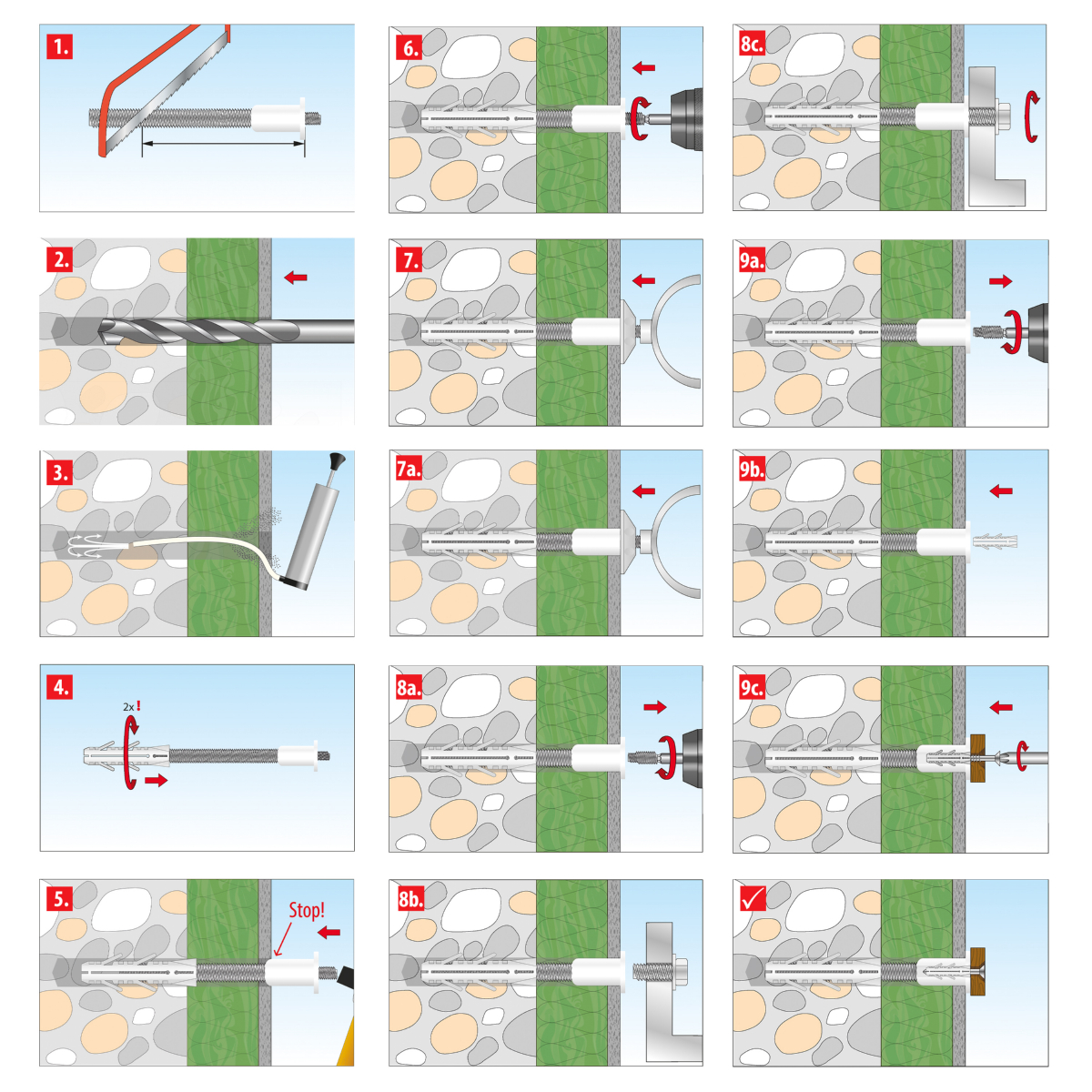

- Gewindestange auf die benötigte Länge kürzen
- Bohrloch mit Ø14 mm im Baustoff erstellen (Bohrlochtiefe 90mm + tWDVS)
- Bohrloch reinigen
- Barracuda 14/70 mit max. zwei Umdrehungen auf die Gewindestange aufdrehen
- Den vormontierten Thermo Proof mini in das Bohrloch einschlagen bis der schwarze Iso-Spacer mit derAußenwand bündig ist.
- Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt
- Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren
- Montagegewinderstift ausdrehen
- Befestigung des Anbauteils mit M6 Schraube
- Montagegewindestift ausdrehen
- Barracuda 5/25 in den Iso-Spacer einschlagen
- Befestigung des Anbauteils mit einer Ø 3,0 - 5,0 Schraube
Eigenschaften
Beschreibung und Einsatzbereich
Verarbeitung und Montage
Anwendungsbeispiel 1: Regenfallrohrbefestigung
Anwendungsbeispiel2: Montage mit M6 Schraube für Diverses
Anwendungsbeispiel 3: Montage mit Schrauben für Diverses
