Beschreibung

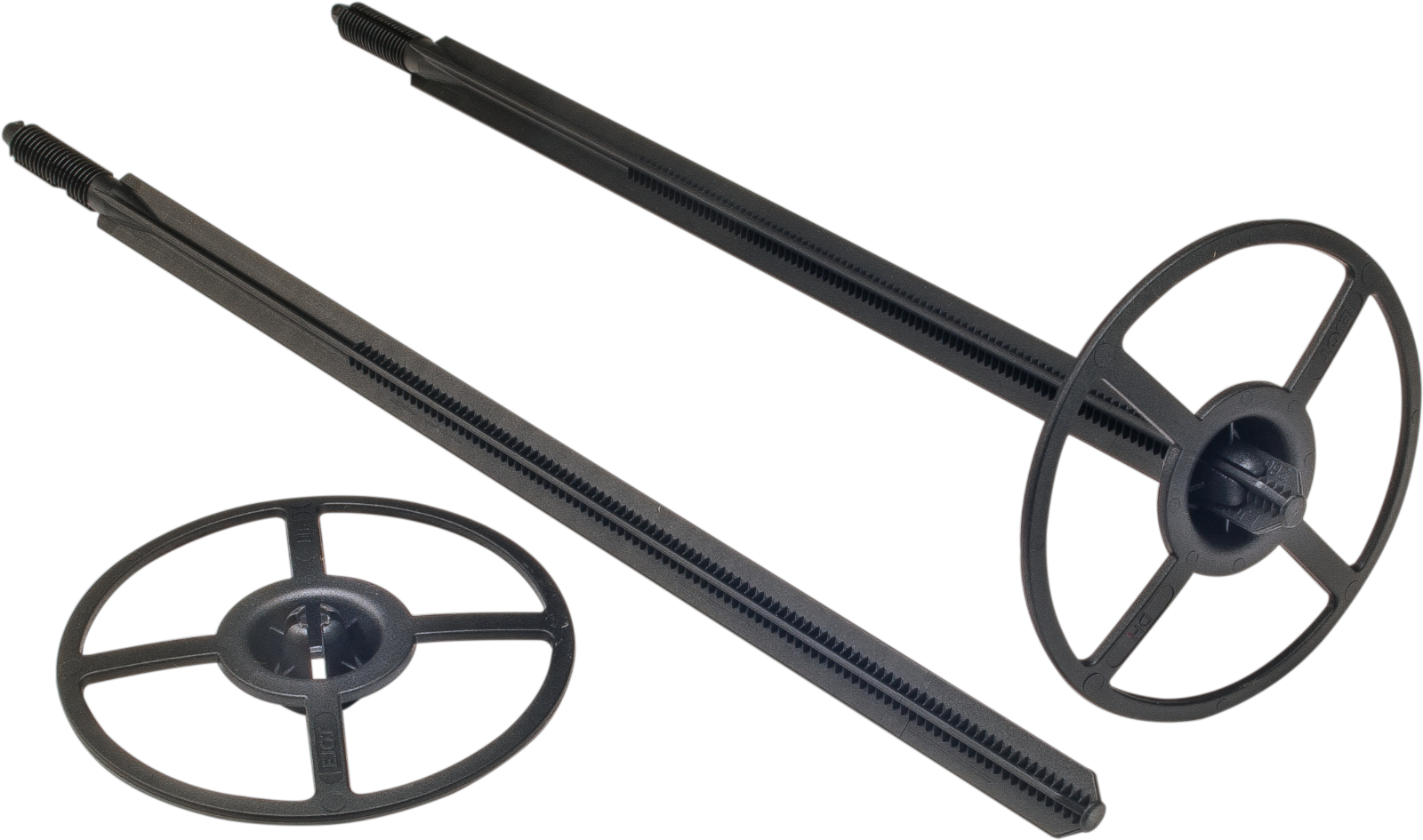

Kontur DH Dämmstoffhalter
Zweiteiliger Dämmstoffhalter, bestehend aus Schaft und Teller, für die Fixierung von Fassaden-Dämmplatten in der vorgehängten hinterlüfteten Fassade.
- Spart Lagerplatz, da zweiteilig und nicht vormontiert
- Schwarze Farbe ermöglicht optisch neutrales Fugenbild bei offenen Bekleidungsfugen
- Für alle ISOVER Fassaden-Dämmplatten geeignet
- Teller-Durchmesser: 90 mm
- Baustellenerprobte, überzeugende Funktionalität stellt richtigen Anpressdruck des Tellers sicher
- Punktbezogener Wärmedurchgangskoeffizient X = 0,0001 W/K
- Hält auf allen tragfähigen Untergründen wie Beton, Porenbeton, Lochstein, Vollstein oder Holzwerkstoffplatten, z.B. OSB
- Tragfähigkeit pro Dübel 0,2 kN
Der Kontur DH Dämmstoffhalter dient zur Befestigung von Fassaden-Dämmplatten aus Mineralwolle in vorgehängten hinterlüfteten Fassaden. Der zweiteilige Dämmstoffhalter aus Kunststoff besteht aus einem Schaft und einem Teller, die sich zu einem Halter verbinden lassen. Der Schaft ist fein gerastert und erlaubt somit einen perfekten Anpressdruck des Tellers an die Dämmplatte zur wirksamen Vermeidung des Matratzeneffekts. Durch seine zweiteilige Bauweise reduziert sich zusätzlich das Packvolumen und spart somit Lagerplatz und reduziert die Transportvolumina.
Anwendungsbereiche
- Hochbau, Wand
- Außenwand, Einschalige Massivwand mit vorgehängter hinterlüfteter Fassade
Verarbeitungshinweise
- Die Kontur DH Dämmstoffhalter werden nicht vormontiert geliefert.
- Es werden 5 Dämmstoffhalter pro m² verarbeitet.
- Die Verankerung ist auf tragfähigem Untergrund vorgesehen.
- Montageanleitung:
- Schritt 1: Durch die Fassaden-Dämmplatte wird bis ins Mauerwerk hinein ein Bohrloch gebohrt (Bohrlochdurchmesser 8 mm; Bohrlochtiefe ≥ 40 mm).
- Schritt 2: Der Schaft des Kontur DH wird in Durchsteckmontage durch die Fassaden-Dämmplatte mit einem Hammer eingeschlagen.
- Schritt 3: Nachdem der Schaft montiert ist, wird der Teller des Kontur DH auf den Schaft gesteckt und bis zur Fassaden-Dämmplatte aufgeschoben. Der Teller des Kontur DH muss vollständig auf der Fassaden-Dämmplatte aufliegen.
- Tragfähige Untergründe sind z.B. Beton, Porenbeton, Lochstein, Vollstein oder Holzwerkstoffplatten wie z.B. OSB
- Tragfähigkeit pro Dübel 0,2 kN
