Fallnet® SR-Rail-Horizontalschienensystem
Anschlageinrichtung gegen Absturz gemäß DIN EN 795 Typen D + E.
Erweiterbares Horizontalschienensystem mit frei durchlaufendem Anschlagpunkt.
Der Einbau erfolgt ohne Dachdurchdringung mittels Auflast.
Die Montage der Anschlagschiene kann auf Rastergruppen oder der Solarbasis SB 200 mit Solargrundrahmen SGR oder der Geländerbasis GB erfolgen.

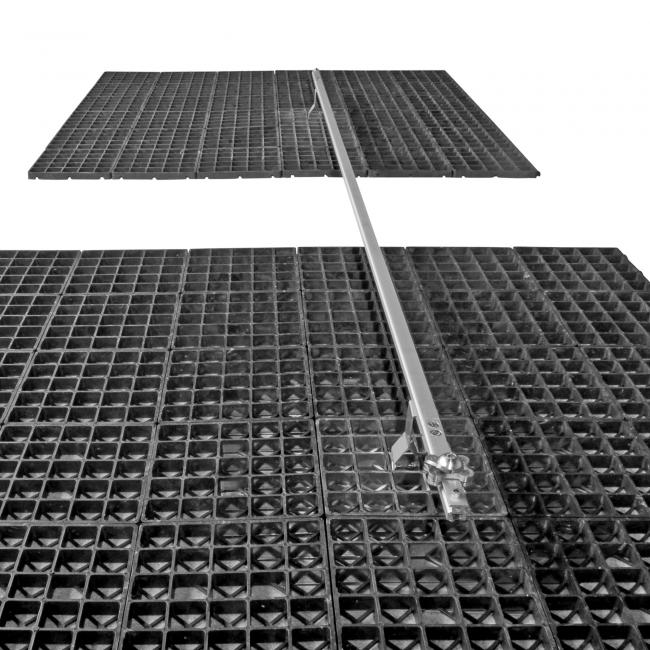

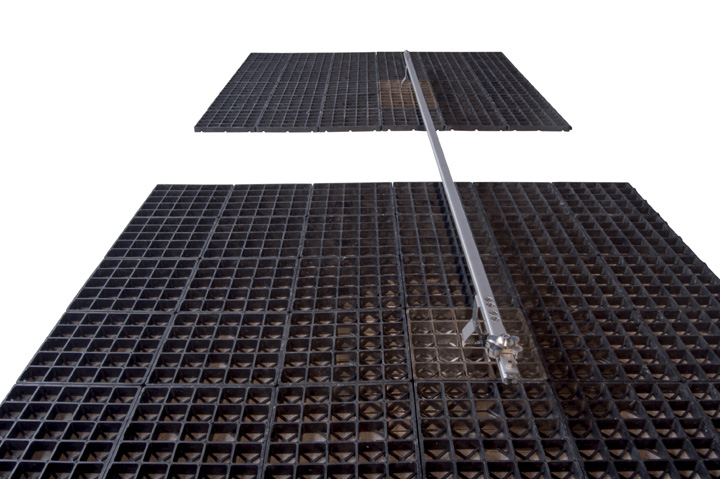

Für die Montage auf Rastergruppen
werden Rasterelemente zu einer Scheibe zusammengesteckt und im Innenbereich der Scheibe der Schienenhalter platziert:
- Rastergruppe AE: Rastergruppe für Schienenanfang und -ende, bestehend aus drei vorgesteckten Einheiten à 1,00 × 1,33 m
- Rastergruppe M: Rastergruppe für Schienenmitte, bestehend aus zwei vorgesteckten Einheiten à 1,00 × 1,33 m
- Schienenhalter: benötigt wird ein Schienenhalter je Rastergruppe
Für die Montage auf Solarbasis SB 200 mit SGR oder der Geländerbasis GB
wird je Basis folgender Spezial-Schienenhalter benötigt:
- Schienenhalter SB (907505) Edelstahl, Länge ca. 60 cm oder
- Schienenhalter SB (907605) Edelstahl, Länge ca. 120 cm
Zubehör:
Anschlagschiene: aus Aluminium, Standardlängen: 2,00 m, 3,00 m und 6,00 m
Stoßverbinder: aus Edelstahl, inkl. Schraubmittel
Endstück Schiene: inkl. Stopper
90° Schienenecke: blank, vorgelocht
3-Wege-Weiche: für Abzweigungen im 90° Winkel inkl. Stütze

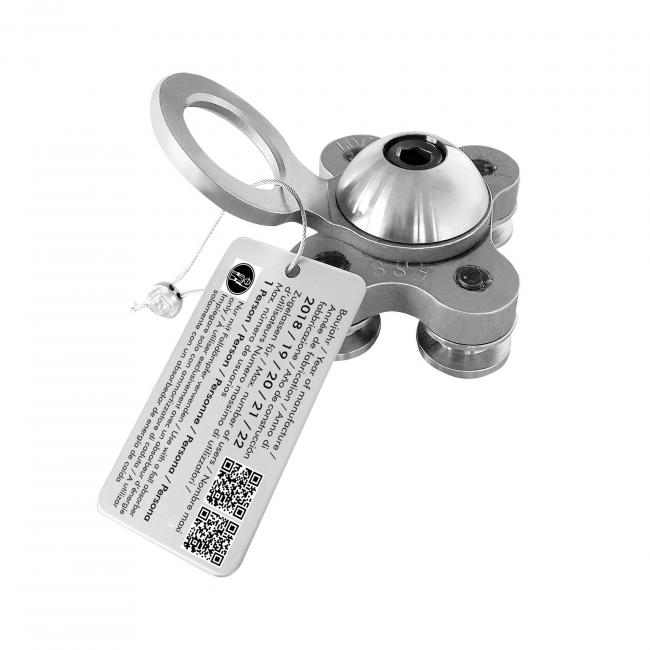

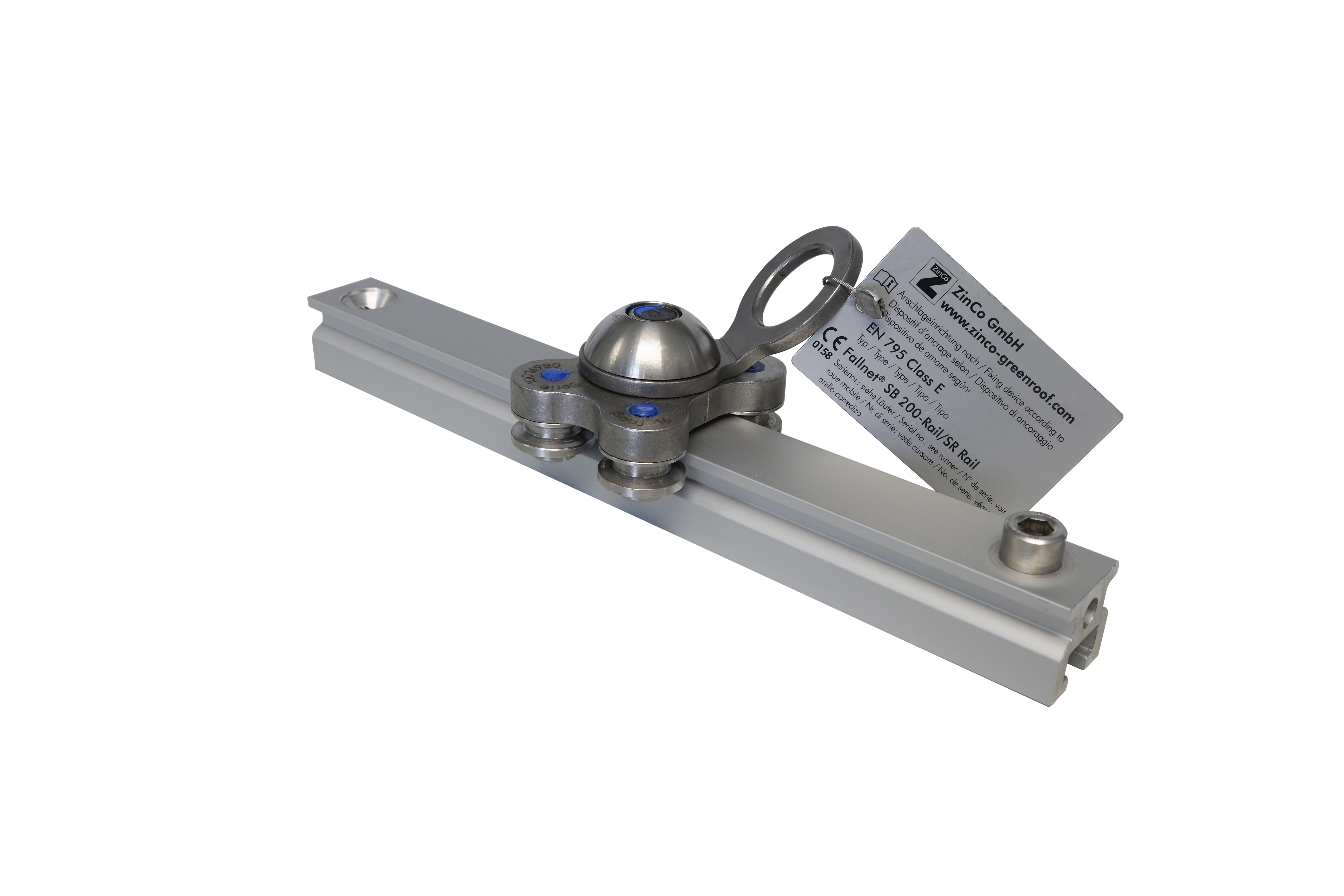

Läufer: aus Edelstahl, mit Anschlagöse
Fallnet® Rail-Bohrset: in Metallkassette, bestehend aus Bohrschablone, Spiralbohrer Ø 10,5 mm, 90°-Kegelsenker Ø 20,5 mm, Anleitung
Schienenpassstücke: auftragsbezogen nach Aufmaß gefertigt
Weiteres Zubehör auf Anfrage lieferbar.
Im Lieferumfang sind folgende Dokumente enthalten, die der Bauherrschaft auszuhändigen sind:
- Montagedokumentation
- Kontrollkarte: Fallnet® SR Rail muss regelmäßig instand gehalten und überprüft werden. Bitte Seriennummern eintragen (siehe Läufer bzw. Plakette)
Kontrollkarte Fallnet® SR Rail
- Lageplan
