Geländerbasis GB für SG 40

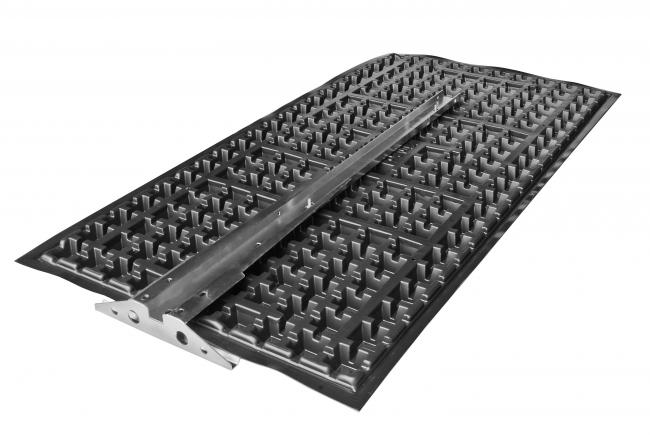

ZinCo GELÄNDERBASIS GB/GB-ECK
Aus profiliertem ABS-Kunststoff mit unterseitigen Aussteifungsprofilen aus Aluminium und einer Pfostenaufnahme mit Schraubflansch aus Stahl, feuerverzinkt nach DASt-Richtlinie 022 an.
Bemessen nach DIN EN 1991-1-1/NA für Horizontalkräfte bis 1 kN/m.
Basisplatte:
- Länge × Breite ca. 2,00 × 1,00 m
- Höhe ca. 43 mm
- Verfüllvolumen: ca. 16 l/m²
- Druckbelastung bei 10 % Stauchung: ca. 250 kN/m²
Pfostenaufnahme:
- Länge ca. 1470 mm
- Höhe ca. 35 mm ab Oberkante Basisplatte
Schraubflansch:
- vier Langlöcher für Schrauben M 10 im Abstand 100 × 75 mm
Gesamthöhe (Basisplatte und Pfostenaufnahme): ca. 78 mm

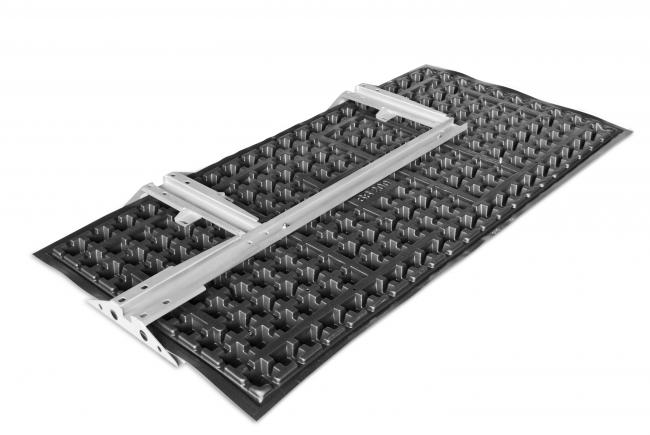

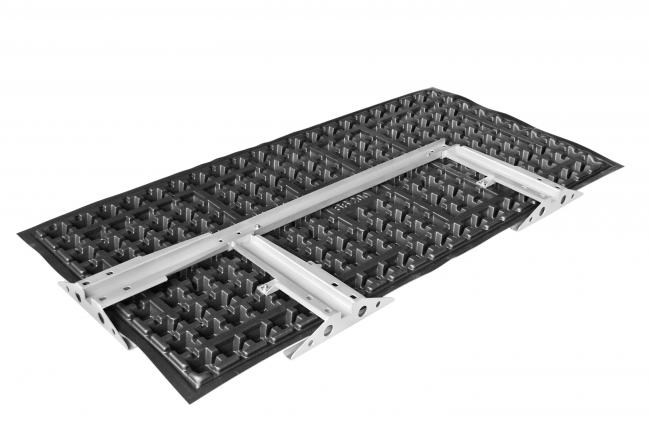

Die Geländerbasis GB-Eck Links/Rechts hat zwei zusätzliche Pfostenaufnahmen an der Längsseite im Abstand von ca. 1,00 m.
Die Auflast kann durch Plattenbeläge im Splittbett oder Schüttgüter (Kies, Begrünungssubstrate, etc.) erbracht werden.
Bei einem Plattenbelag muss die Splittbettung oberhalb der Basisplatte mind. 5 cm betragen, damit der Schraubflansch mit ca. 1,5 cm Splitt überdeckt ist.
