Solar Trägerpfanne

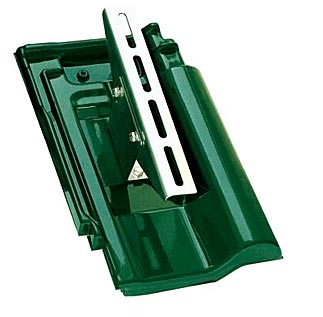

FLECK Solar-Trägerpfanne
TÜV-geprüfte Solar-Trägerpfanne mit vormontierter und in der Neigung verstellbarer Montageaufnahme für handelsübliche Solar-Unterkonstruktionen.
- Perfekte Integration in die Dachfläche durch große Formen- und Farbvielfalt
- Vollintegrierte Trägerpfannenlösung
- Keine Nachbearbeitung benachbarter Dachpfannen nötig
- Empfohlen für Dachneigungen von 15° bis 60°
- Neigung (0-12°) und Höhe (0-40 mm) des VA-Trägerprofils zusätzlich einstellbar
- Aufgrund der speziellen Konstruktion und der Lastabtragung über die Dachlattung sind diese Trägerpfannen unabhängig von den Sparrenabständen einsetzbar
- Perfekte Lösung für die horizontale und vertikale Montage von Solarmodulen
Material
- Formstabile Pfanne aus bewährtem, hochwitterungsbeständigem Hart-PVC-U mit UV-beständiger Farbbeschichtung, passend zur gewählten Dacheindeckung
- Abgewinkelte rückseitige Trägerplatte aus verzinktem Stahl sowie einem zusätzlichen Z-Profil zur Windsogsicherung
- Sechskantschrauben (13er) aus Edelstahl
- Außenliegende, mehrfach geschlitzte Solar-Montageaufnahme aus hochfestem VA-Edelstahl Baustoffklasse
- B2 nach DIN 4102-4 (PVC-U Pfanne)
- A1 nach DIN 4102-4 (alle tragenden Metallkomponenten)
Statik
Der statische Nachweis ist anhand der Herstellerangaben für PV-Anlagen bzw. Solarthermie über geeignete Ingenieur- bzw. Statikbüros zu führen.
Lieferumfang
Ohne Schienenmontagesysteme und Befestigung.
Ansicht:
FLECK Solar-Trägerpfanne Lat.30x50 ERL Karat naturrot
Art.Nr.: AR0319542
FLECK Solar-Trägerpfanne Lat.40x60 BRA Doppel-S granit matt eng.
Art.Nr.: FLE-F0561601000101
FLECK Solar-Trägerpfanne Lat.40x60 BRA Altd.Pf. zglrot matt eng.
Art.Nr.: FLE-F0561606000212
FLECK Solar-Trägerpfanne Lat.40x60 M-H Tandem graph.
Art.Nr.: FLE-F0561469000263
FLECK Solar-Trägerpfanne Lat.30x50 M-H Vario perlweiß
Art.Nr.: AR0320072
FLECK Solar-Trägerpfanne Lat.30x50 JAC J11v edelkupfer edeleng.
Art.Nr.: AR0319795
FLECK Solar-Trägerpfanne Lat.40x60 JAC J11v altschw. eng.
Art.Nr.: FLE-F0560964000041
FLECK Solar-Trägerpfanne Lat.30x50 M-H Doppelfalz schief.schw.
Art.Nr.: AR0320093
FLECK Solar-Trägerpfanne Lat.30x50 NEL DS 5 braun eng.
Art.Nr.: AR0319998
FLECK Solar-Trägerpfanne Lat.30x50 BRA Rubin 11V naturrot matt eng.
Art.Nr.: AR0320542
FLECK Solar-Trägerpfanne Lat.40x60 RÖB Flandern (BAG) schwarz
Art.Nr.: FLE-F0560326000173
FLECK Solar-Trägerpfanne Lat.40x60 NEL F 7 altfarben eng.
Art.Nr.: FLE-F0562485000039
FLECK Solar-Trägerpfanne Lat.40x60 ERL E58 MAX anthr.
Art.Nr.: FLE-F0560638000011
FLECK Solar-Trägerpfanne Lat.40x60 JAC Z7v altschw. eng.
Art.Nr.: FLE-F0560947000041
FLECK Solar-Trägerpfanne Lat.30x50 NEL Finkenberger mittelgrau
Art.Nr.: AR0320293
FLECK Solar-Trägerpfanne Lat.30x50 NEL DS 5 rot eng.
Art.Nr.: AR0319995
FLECK Solar-Trägerpfanne Lat.40x60 ETE Heidelb. Extra dklgr. perla PLA
Art.Nr.: FLE-F0561808000173
FLECK Solar-Trägerpfanne Lat.30x50 NEL F 8 1/2 schw. edeleng.
Art.Nr.: AR0320051
FLECK Solar-Trägerpfanne Lat.30x50 NEL Finkenberger rotbraun
Art.Nr.: AR0320288
FLECK Solar-Trägerpfanne Lat.40x60 BRA Altd.Pf. granit matt eng.
Art.Nr.: FLE-F0561606000101
FLECK Solar-Trägerpfanne Lat.30x50 NEL F 13 Cl. braun eng.
Art.Nr.: AR0320475
FLECK Solar-Trägerpfanne Lat.30x50 BRA Rubin 11 anthr. matt eng.
Art.Nr.: AR0320517
FLECK Solar-Trägerpfanne Lat.40x60 KOR Alegra 15 anthr. eng.
Art.Nr.: FLE-F0562383000011
FLECK Solar-Trägerpfanne Lat.30x50 BRA Frankf. granit matt eng.
Art.Nr.: AR0320164
FLECK Solar-Trägerpfanne Lat.30x50 BRA Harzer kl.-rot matt eng.
Art.Nr.: AR0320175
