Promat PROMASTOP-FC6-Rohrmanschette
Ø90mm, blau

HAN: 50051GTIN: 9009877000060Art.Nr.: AR0213618

Preis auf Anfrage

Lieferzeit Auf Anfrage

Beschreibung

Promat PROMASTOP®-FC Rohrmanschette


Brandschutzmanschetten zur Abschottung von Kunststoffrohren – PROMASTOP®-FC3 und PROMASTOP®-FC6


PROMASTOP®-FC sind Brandschutzmanschetten zur Abschottung von Kunststoffrohren. Sie bestehen aus einem runden pulverbeschichteten Edelstahlrahmen und einer speziellen intumeszierenden Einlage. Befestigungslaschen sind am Edelstahlrahmen vorhanden.

Die Manschetten werden passend zum Rohrdurchmesser geliefert, aufgebogen, um das Rohr gefügt und mit den Verschlusslaschen geschlossen. Bei aufgesetzter Montage werden sie über die Befestigungslaschen am Bauteil bzw. an der Kombiabschottung befestigt, bei eingesetzter Montage wird nur der verbleibende Ringspalt verschlossen.

PROMASTOP®-FC3 hat eine Bauhöhe von 30 mm und ist für die meisten geraden Rohrdurchführungen geeignet. PROMASTOP®-FC6 hat eine Bauhöhe von 60 mm und wird u. a. bei Muffen, bei schrägen Rohrdurchführungen (nur bei Einzelrohrabschottung) und bei Rohrdurchmessern ab 200 mm eingesetzt.

Anwendungsgebiete:
PROMASTOP®-FC werden als Rohrmanschetten zur Abschottung von brennbaren isolierten (PE und FEF) und nicht isolierten genormten Kunststoffrohren (z. B. PVC, PP, PE, ABS, auch Druckrohre), Mehrschichtverbundrohren und Alu-Verbundrohren eingesetzt, z. B. bei Abwasser-, Trinkwasser-, Heizungs-, Rohrpost- und Staubsaugerleitungen. Bei Rohrdurchführungen durch feuerbeständige Wände und Massivdecken können sie auf- oder eingesetzt werden; die Rohre können senkrecht oder schräg zur Bauteiloberfläche durchgeführt werden. PROMASTOP®-FC ist als Einzelrohrabschottung und als Ergänzung im PROMASTOP®-Kombischott, Typ CC geprüft und nachgewiesen.

Merkmale:

  • einfache und schnelle Montage
  • Nullabstand zwischen den Rohrmanschetten möglich
  • aufgesetzte und eingesetzte Montage
  • schräge Rohrdurchführungen möglich
  • beständig gegen hohe Luftfeuchtigkeit, Spritzwasser und UV-Strahlung

Technische Daten:

  • Brandverhalten: normalentflammbar, Klasse E
  • Farbe: blau
  • Bauhöhe: PROMASTOP®-FC3 30 mm, PROMASTOP®-FC6 60 mm
  • Rohrdurchmesser: 32 mm bis 315 mm
  • Ø Bohrung Befestigungslasche: 7,5 mm
  • Nutzungskategorie: Y1 nach EAD (Innenbereich bei hoher Luftfeuchtigkeit, mit UV-Einwirkung, ohne Regeneinwirkung, -20 °C bis +70 °C)
  • Lagerung: in trockenen Räumen

Abmessungen/Ausführungen:

  • PROMASTOP®-FC3/032: für Rohr-Ø 32 mm, Manschette Ø innen 41 mm, Ø außen 53 mm
  • PROMASTOP®-FC3/040: für Rohr-Ø 40 mm, Manschette Ø innen 48 mm, Ø außen 64 mm
  • PROMASTOP®-FC3/050: für Rohr-Ø 50 mm, Manschette Ø innen 60 mm, Ø außen 77 mm
  • PROMASTOP®-FC3/056: für Rohr-Ø 56 mm, Manschette Ø innen 66 mm, Ø außen 83 mm
  • PROMASTOP®-FC3/063: für Rohr-Ø 63 mm, Manschette Ø innen 73 mm, Ø außen 90 mm
  • PROMASTOP®-FC3/075: für Rohr-Ø 75 mm, Manschette Ø innen 85 mm, Ø außen 107 mm
  • PROMASTOP®-FC3/090: für Rohr-Ø 90 mm, Manschette Ø innen 100 mm, Ø außen 122 mm
  • PROMASTOP®-FC3/110: für Rohr-Ø 110 mm, Manschette Ø innen 120 mm, Ø außen 142 mm
  • PROMASTOP®-FC3/125: für Rohr-Ø 125 mm, Manschette Ø innen 135 mm, Ø außen 157 mm
  • PROMASTOP®-FC3/140: für Rohr-Ø 140 mm, Manschette Ø innen 150 mm, Ø außen 177 mm
  • PROMASTOP®-FC3/160: für Rohr-Ø 160 mm, Manschette Ø innen 170 mm, Ø außen 202 mm
  • PROMASTOP®-FC6/050: für Rohr-Ø 50 mm, Manschette Ø innen 60 mm, Ø außen 77 mm
  • PROMASTOP®-FC6/056: für Rohr-Ø 56 mm, Manschette Ø innen 66 mm, Ø außen 83 mm
  • PROMASTOP®-FC6/063: für Rohr-Ø 63 mm, Manschette Ø innen 73 mm, Ø außen 90 mm
  • PROMASTOP®-FC6/075: für Rohr-Ø 75 mm, Manschette Ø innen 85 mm, Ø außen 107 mm
  • PROMASTOP®-FC6/090: für Rohr-Ø 90 mm, Manschette Ø innen 100 mm, Ø außen 122 mm
  • PROMASTOP®-FC6/110: für Rohr-Ø 110 mm, Manschette Ø innen 120 mm, Ø außen 142 mm
  • PROMASTOP®-FC6/125: für Rohr-Ø 125 mm, Manschette Ø innen 135 mm, Ø außen 157 mm
  • PROMASTOP®-FC6/140: für Rohr-Ø 140 mm, Manschette Ø innen 150 mm, Ø außen 177 mm
  • PROMASTOP®-FC6/160: für Rohr-Ø 160 mm, Manschette Ø innen 170 mm, Ø außen 202 mm
  • PROMASTOP®-FC6/200: für Rohr-Ø 200 mm, Manschette Ø innen 210 mm, Ø außen 242 mm
  • PROMASTOP®-FC6/225: für Rohr-Ø 225 mm, Manschette Ø innen 235 mm, Ø außen 276 mm
  • PROMASTOP®-FC6/250: für Rohr-Ø 250 mm, Manschette Ø innen 260 mm, Ø außen 312 mm
  • PROMASTOP®-FC6/315: für Rohr-Ø 315 mm, Manschette Ø innen 320 mm, Ø außen 372 mm

Lieferform:
montagefertige Manschette

Besondere Hinweise:
Der allgemeine bauaufsichtliche Nachweis der Brandschutzkonstruktion ist zu beachten. Einzelrohrabschottung: aBG Z-19.53-2547; Ergänzung im PROMASTOP®-Kombischott, Typ CC: aBG Z-19.53-2541. Geprüfte Manschettengrößen siehe aBG. Die tatsächliche Anzahl der notwendigen Befestigungspunkte ist beim Hersteller zu erfragen.

Rabatte

Für die Summe aller Artikel ?Summe aller Artikel in Preisgruppe
""!

Wenn Sie weitere Artikel dieser Preisgruppe in den Warenkorb legen, wird der Rabatt automatisch angepasst und dort angezeigt.
in Preisgruppe "" gelten folgende Rabatte:
MindestbestellwertRabattPreis
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Lieferkosten

Unter 119,- € Auftrags-Gesamtwarenwert berechnen wir gegebenenfalls eine zusätzliche Mindermengen-Bearbeitungspauschale von 23,80 €
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Ähnliche Produkte

PROMASTOP-FC6-Rohrmanschette
PROMASTOP-FC6-Rohrmanschette
Ø63mm, blau
PROMASTOP-FC6-Rohrmanschette
PROMASTOP-FC6-Rohrmanschette
Ø110mm, blau
PROMASTOP-FC6-Rohrmanschette
PROMASTOP-FC6-Rohrmanschette
Ø140mm, blau
PROMASTOP-FC3-Rohrmanschette
PROMASTOP-FC3-Rohrmanschette
Ø40mm, blau

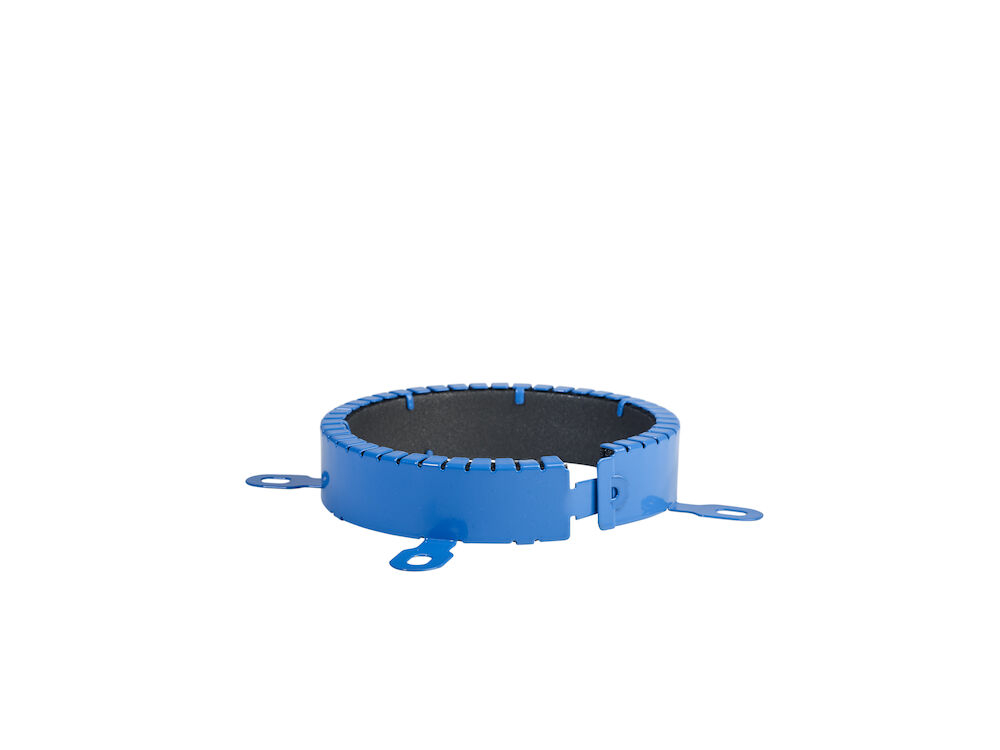

PROMASTOP-FC3-Rohrmanschette
