KALA FPO/PP Rechtecknotüberlauf Nexo Fix
600x100mm, 30cm, TS 77 fenstergr.

HAN: 165986GTIN: 4027727165986Art.Nr.: AR0435985

210,50 € / Stück

inkl. 19% Mwst. = 33,61 €zzgl.
Lieferzeit 6 bis 8 Tage
auf Anfrageliste
-
Stück
+

Beschreibung

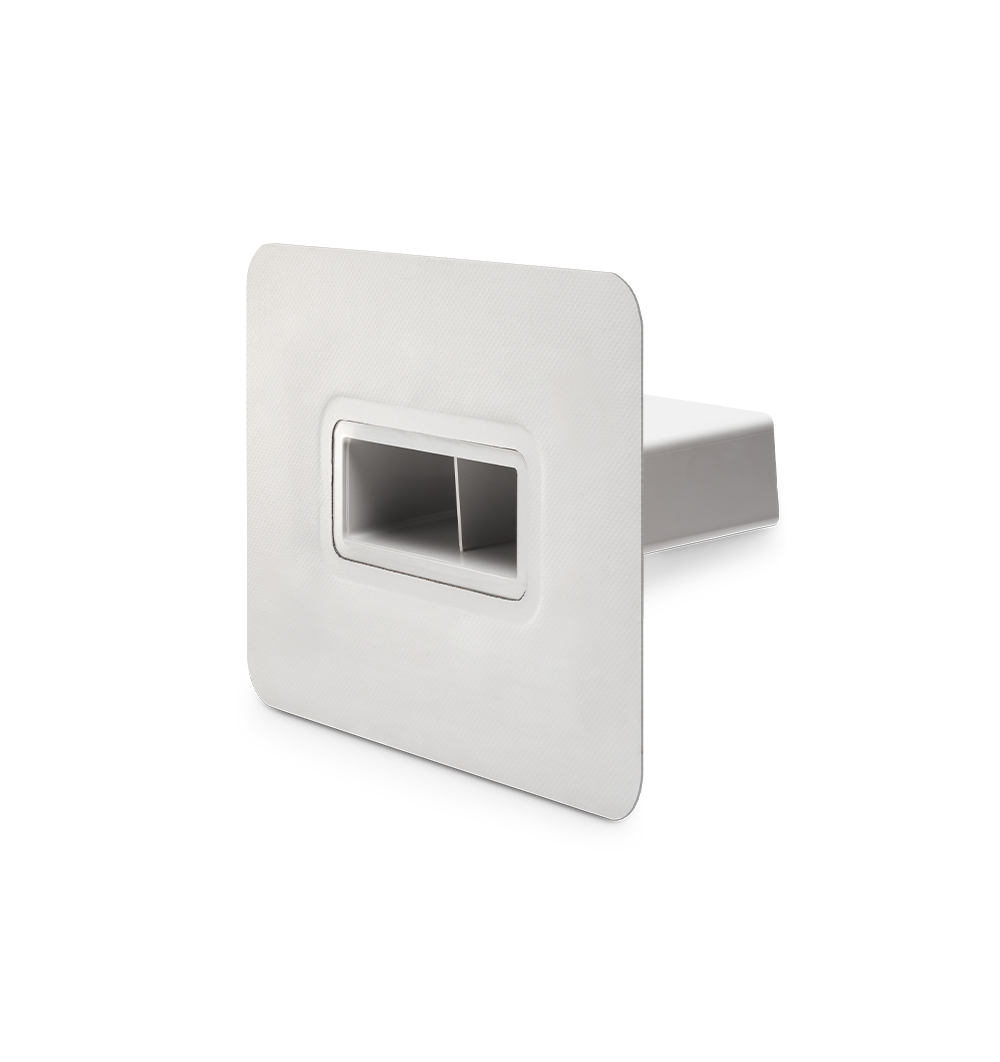

KALA Rechtecknotüberlauf Nexo Fix FPO/PP


Rechteckiges Formteil aus FPO/PP mit angeschweißter Anschlussmanschette für die horizontale Entwässerung oder Notentwässerung durch die Attika.


Der KALA Rechtecknotüberlauf Nexo Fix FPO/PP dient der horizontalen Entwässerung oder Notentwässerung durch die Attika. Beim Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.

Der Rechtecknotüberlauf wird durch die horizontale Öffnung in der Attika geschoben, auf dem Untergrund ausgerichtet und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigt. Anschließend wird die Anschlussmanschette umlaufend fachgerecht und nach den Vorgaben des Dachbahnenherstellers mit der Abdichtungsbahn verschweißt.

Der Grundkörper aus FPO/PP (Farbe ähnlich RAL 7044, Seidengrau) ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh. Die angeschweißte Anschlussmanschette ermöglicht eine einfache Verbindung mit der passenden Dachbahn. Die Farben des Folienanschlusses sind vom jeweiligen Dachbahnenhersteller bestimmt. Der Rechtecknotüberlauf Nexo Fix ist auch mit Grundkörper aus PVC erhältlich.

Folienanschluss-Varianten

  • Bauder Thermoplan T, Silbergrau
  • Sika Sarnafil TS 77, Beige
  • Sika Sarnafil TS 77, Fenstergrau
  • Soprema FLAGON Premio, Sandgrau

Lieferbare Größen (Kanal B x H, Innenmaße; Sondergrößen auf Anfrage)

  • 120 x 60 mm
  • 180 x 80 mm
  • 300 x 80 mm
  • 300 x 100 mm
  • 500 x 100 mm
  • 600 x 100 mm
  • 750 x 100 mm
  • 1.000 x 100 mm
  • Längen (l): 300 mm oder 600 mm

Technische Daten

  • Kanal 120 x 60 mm: b 120 mm, h 60 mm, c 300 mm, x 240 mm, y 90 mm
  • Kanal 180 x 80 mm: b 180 mm, h 80 mm, c 360 mm, x 260 mm, y 90 mm
  • Kanal 300 x 80 mm: b 300 mm, h 80 mm, c 480 mm, x 260 mm, y 90 mm
  • Kanal 300 x 100 mm: b 300 mm, h 100 mm, c 480 mm, x 280 mm, y 90 mm
  • Kanal 500 x 100 mm: b 500 mm, h 100 mm, c 680 mm, x 280 mm, y 90 mm
  • Kanal 600 x 100 mm: b 600 mm, h 100 mm, c 780 mm, x 280 mm, y 90 mm
  • Rohrneigung jeweils 5 °

Folienanschluss (FA), Maße L x B

  • für Kanal 120 x 60 x 300/600 mm: 440 x 500 mm
  • für Kanal 180 x 80 x 300/600 mm: 460 x 560 mm
  • für Kanal 300 x 80 x 300/600 mm: 460 x 680 mm
  • für Kanal 300 x 100 x 300/600 mm: 480 x 680 mm
  • für Kanal 500 x 100 x 300/600 mm: 460 x 880 mm
  • für Kanal 600 x 100 x 300/600 mm: 480 x 980 mm

Entwässerungsleistung (LGA-geprüfte Kennwerte laut Hersteller, Prüfung beim TÜV Rheinland LGA Products GmbH)

  • Kanal 120 x 60 mm: 1,30 l/s bei 35 mm Anstauhöhe, 3,50 l/s bei 65 mm Anstauhöhe
  • Kanal 180 x 80 mm: 1,90 l/s bei 35 mm Anstauhöhe, 5,00 l/s bei 65 mm Anstauhöhe
  • Kanal 300 x 80 mm: 3,00 l/s bei 35 mm Anstauhöhe, 7,80 l/s bei 65 mm Anstauhöhe
  • Kanal 300 x 100 mm: 3,00 l/s bei 35 mm Anstauhöhe, 7,80 l/s bei 65 mm Anstauhöhe
  • Kanal 500 x 100 mm: 5,50 l/s bei 35 mm Anstauhöhe, 13,40 l/s bei 65 mm Anstauhöhe
  • Kanal 600 x 100 mm: 5,80 l/s bei 35 mm Anstauhöhe, bei 65 mm Anstauhöhe keine Angabe
  • Kanal 750 x 100 mm: 7,50 l/s bei 35 mm Anstauhöhe, 19,20 l/s bei 65 mm Anstauhöhe
  • Kanal 1.000 x 100 mm: 12,60 l/s bei 35 mm Anstauhöhe, 29,40 l/s bei 65 mm Anstauhöhe

Zubehör

  • KALA Dampfsperrplatte für Rechteckspeier und Rechtecknotüberlauf

Lieferumfang

  • Lieferung im Karton, Verpackungseinheit 1 Stück

Hinweis: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten. Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

Zubehör

  • Dampfsperrplatte
