KALA FPO/PP Dachdurchführung Nexo Fix
Ø75mm, Kaltdach, TS 77 beige
Beschreibung
KALA Energie-Durchführung Nexo Fix Kaltdach FPO/PP

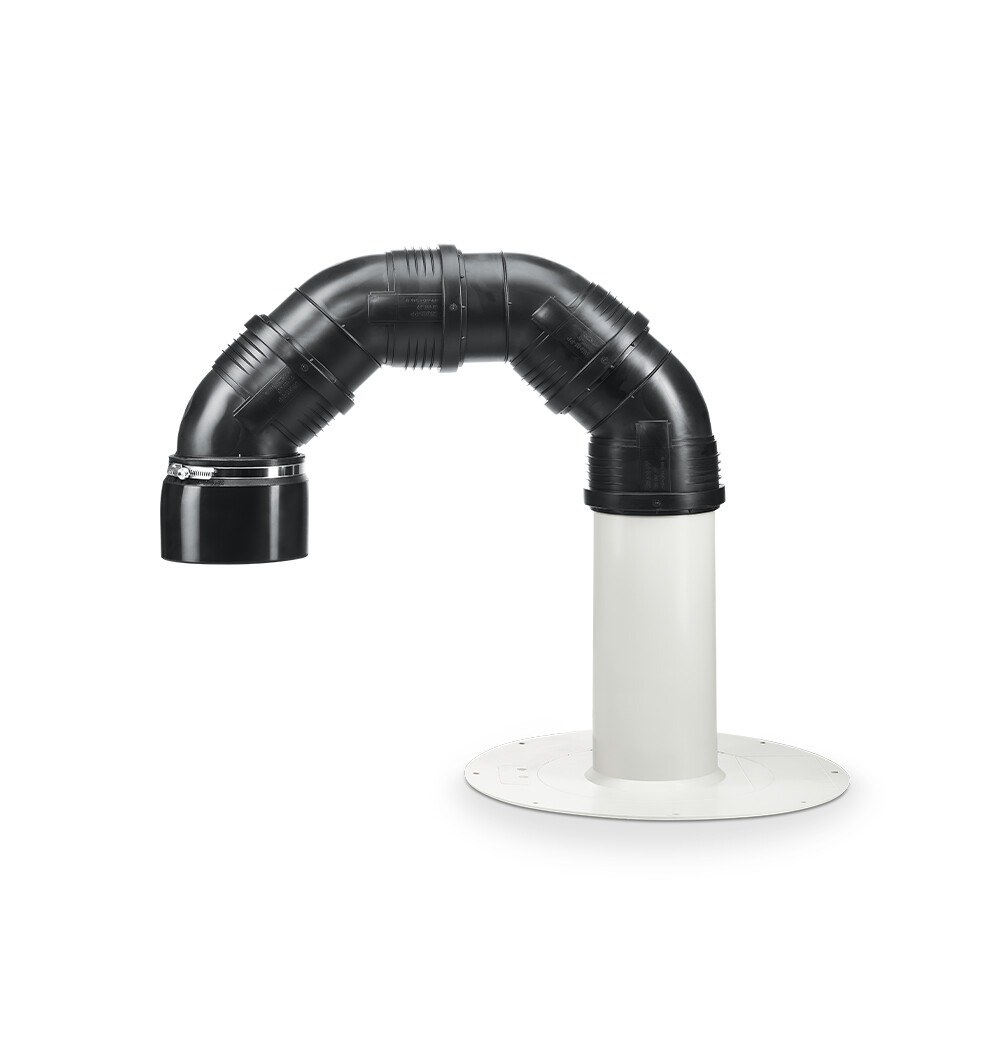

Durchführung aus FPO/PP mit angeschweißter Anschlussmanschette und Schwanenhalsbogen für Kabel und Leitungen durch das Dachpaket im Kaltdach.
Die KALA Energie-Durchführung Nexo Fix Kaltdach FPO/PP dient der Durchführung von Kabeln und Leitungen durch das Dachpaket. Die Leitungen werden durch das Unterteil nach oben geführt und durch einen aufgesteckten Schwanenhalsbogen nach außen geleitet.
Der Grundkörper besteht aus witterungsbeständig modifiziertem Kunststoff: UV-stabilisiert, beständig gegen thermischen Abbau und oxidative Alterung sowie kälteschlagzäh. Der Grundkörper aus FPO/PP ist ähnlich RAL 7044 (Seidengrau). Die angeschweißte Anschlussmanschette erleichtert die Verbindung mit der passenden Dachbahn. Die Energie-Durchführung Nexo Fix ist auch in der Materialvariante PVC erhältlich.
Folienanschluss-Varianten
- Silbergrau: Bauder Thermoplan T
- Beige: Sika Sarnafil TS 77
- Fenstergrau: Sika Sarnafil TS 77
- Sandgrau: Soprema FLAGON Premio
Einbau Die Durchführung auf dem vorgesehenen Untergrund ausrichten und über die Bohrungen am Rand des Montageflansches an vier Punkten lagegesichert befestigen. Die Abdichtungsbahn auf dem horizontalen Flanschbereich fachgerecht und gemäß den Verarbeitungsvorgaben des Dachbahnenherstellers verschweißen. Kabel und Leitungen durch das Unterteil nach oben führen und anschließend durch den Schwanenhalsbogen einfädeln. Den Schwanenhalsbogen passgenau auf dem Unterteil positionieren, umlaufend fest aufdrücken und abschließend auf Lagesicherheit kontrollieren.
Lieferbare Größen
- D 75 mm (DN 70)
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
Technische Daten
- D 75 mm (DN 70): Höhe (H) 450 mm, Plattendurchmesser (D2) 300 mm, Folienanschluss (FA) 500 mm
- D 110 mm (DN 100): Höhe (H) 495 mm, Plattendurchmesser (D2) 380 mm, Folienanschluss (FA) 570 mm
- D 125 mm (DN 125): Höhe (H) 528 mm, Plattendurchmesser (D2) 380 mm, Folienanschluss (FA) 570 mm
- D 160 mm (DN 150): Höhe (H) 557 mm, Plattendurchmesser (D2) 380 mm, Folienanschluss (FA) 570 mm
- Sonderlängen auf Anfrage
Lieferumfang
- Lieferung im Karton, Verpackungseinheit 1 Stück
Hinweis: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten. Materialien und eingesetzte Materialcompounds können Änderungen unterliegen. Die tatsächliche Ausführung kann von der Abbildung abweichen.
