KALA FPO/PP Dachdurchführung Nexo Fix
Ø125mm, Warmdach, TS 77 fenstergr.

HAN: 972423GTIN: 4027727972423Art.Nr.: AR0436073

194,89 € / Stück

inkl. 19% Mwst. = 31,12 €zzgl.
Lieferzeit 6 bis 8 Tage
auf Anfrageliste
-
Stück
+

Beschreibung

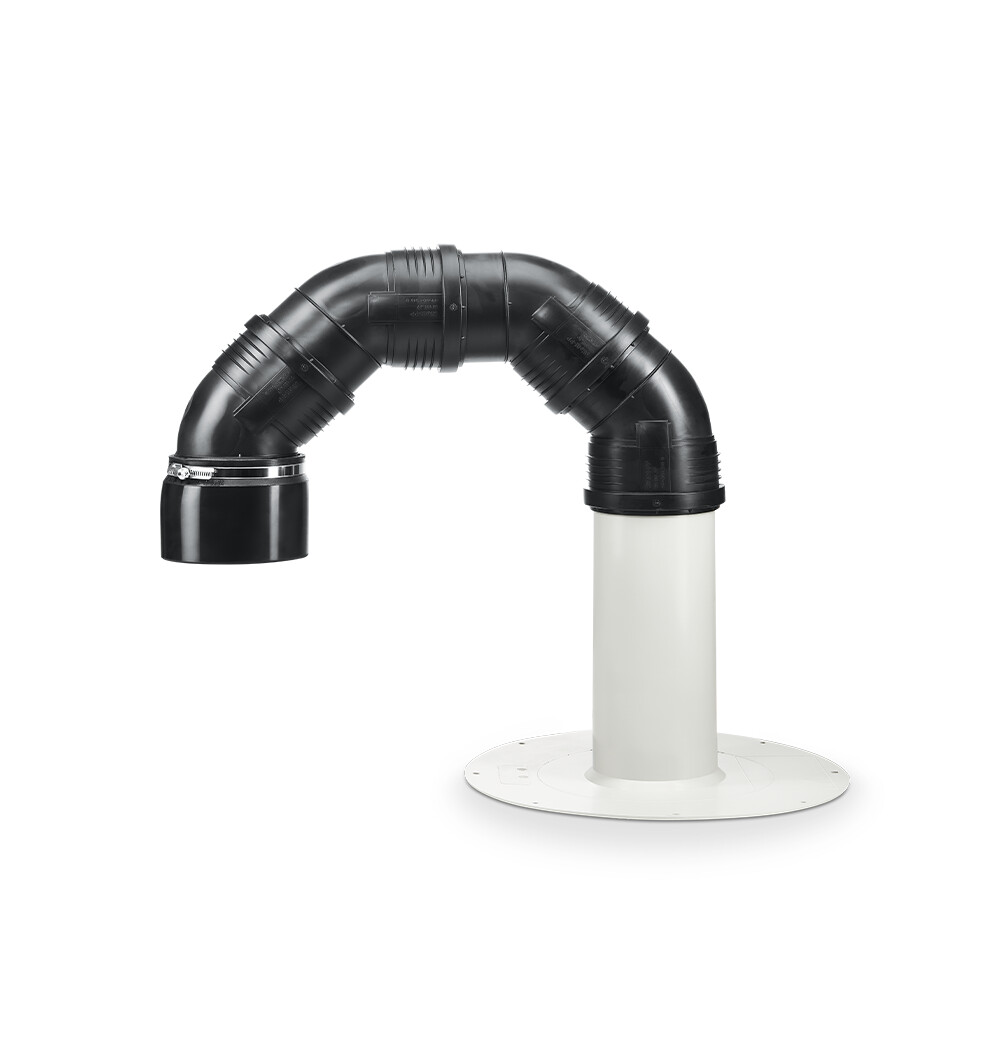

KALA Energie-Durchführung Nexo Fix Warmdach FPO/PP


Durchführung aus FPO/PP mit angeschweißter Anschlussmanschette und Schwanenhalsbogen für Kabel und Leitungen durch das Dachpaket im Warmdach.


Die KALA Energie-Durchführung Nexo Fix Warmdach FPO/PP dient der Durchführung von Kabeln und Leitungen durch das Dachpaket. Das Rohr reicht unterhalb des Tabletts in den Dachaufbau; die Leitungen werden nach oben geführt und durch einen aufgesteckten Schwanenhalsbogen nach außen geleitet.

Der Grundkörper besteht aus witterungsbeständig modifiziertem Kunststoff: UV-stabilisiert, beständig gegen thermischen Abbau und oxidative Alterung sowie kälteschlagzäh. Der Grundkörper aus FPO/PP ist ähnlich RAL 7044 (Seidengrau). Die angeschweißte Anschlussmanschette erleichtert die Verbindung mit der passenden Dachbahn.

Folienanschluss-Varianten

  • Silbergrau: Bauder Thermoplan T
  • Beige: Sika Sarnafil TS 77
  • Fenstergrau: Sika Sarnafil TS 77
  • Sandgrau: Soprema FLAGON Premio

Einbau Die Durchführung auf dem vorgesehenen Untergrund ausrichten und über die Bohrungen am Rand des Montageflansches an vier Punkten lagegesichert befestigen. Die Abdichtungsbahn auf dem horizontalen Flanschbereich fachgerecht und gemäß den Verarbeitungsvorgaben des Dachbahnenherstellers verschweißen. Kabel und Leitungen durch das Unterteil nach oben führen und anschließend durch den Schwanenhalsbogen einfädeln. Den Schwanenhalsbogen passgenau auf dem Unterteil positionieren, umlaufend fest aufdrücken und abschließend auf Lagesicherheit kontrollieren.

Lieferbare Größen

  • D 75 mm (DN 70)
  • D 110 mm (DN 100)
  • D 125 mm (DN 125)
  • D 160 mm (DN 150)

Technische Daten

  • Gesamthöhe mit Schwanenhals (H1): 755 mm (D 75 mm), 800 mm (D 110 mm), 833 mm (D 125 mm), 862 mm (D 160 mm)
  • Gesamthöhe ohne Schwanenhals (H2): 617 mm (alle Größen)
  • Höhe oberhalb Tablett mit Schwanenhals (h1): 450 mm (D 75 mm), 495 mm (D 110 mm), 528 mm (D 125 mm), 557 mm (D 160 mm)
  • Höhe oberhalb Tablett ohne Schwanenhals (h2): 320 mm (alle Größen)
  • Rohrlänge unterhalb Tablett (h): 295 mm (alle Größen)
  • Plattendurchmesser (D2): 300 mm (D 75 mm) bzw. 380 mm (D 110 bis 160 mm)
  • Folienanschluss (FA): 500 mm (D 75 mm) bzw. 570 mm (D 110 bis 160 mm)
  • Sonderlängen auf Anfrage

Lieferumfang

  • Lieferung im Karton, Verpackungseinheit 1 Stück

Hinweis: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten. Materialien und eingesetzte Materialcompounds können Änderungen unterliegen. Die tatsächliche Ausführung kann von der Abbildung abweichen.

Rabatte

Für die Summe aller Artikel ?Summe aller Artikel in Preisgruppe
""!

Wenn Sie weitere Artikel dieser Preisgruppe in den Warenkorb legen, wird der Rabatt automatisch angepasst und dort angezeigt.
in Preisgruppe "" gelten folgende Rabatte:
MindestbestellwertRabattPreis
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Lieferkosten

Unter 119,- € Auftrags-Gesamtwarenwert berechnen wir gegebenenfalls eine zusätzliche Mindermengen-Bearbeitungspauschale von 23,80 €
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Ähnliche Produkte

Dachdurchführung
Dachdurchführung
Ø125mm, Kaltdach, TS 77 fenstergr.
Dachdurchführung
Dachdurchführung
Ø75mm, Warmdach, TS 77 fenstergr.
Dachdurchführung
Dachdurchführung
Ø160mm, Warmdach, TS 77 fenstergr.
Dachdurchführung
Dachdurchführung
Ø110mm, Warmdach, TS 77 fenstergr.
Dachdurchführung
Dachdurchführung
Ø75mm, Kaltdach, TS 77 fenstergr.
Dachdurchführung
Dachdurchführung
Ø160mm, Kaltdach, TS 77 fenstergr.

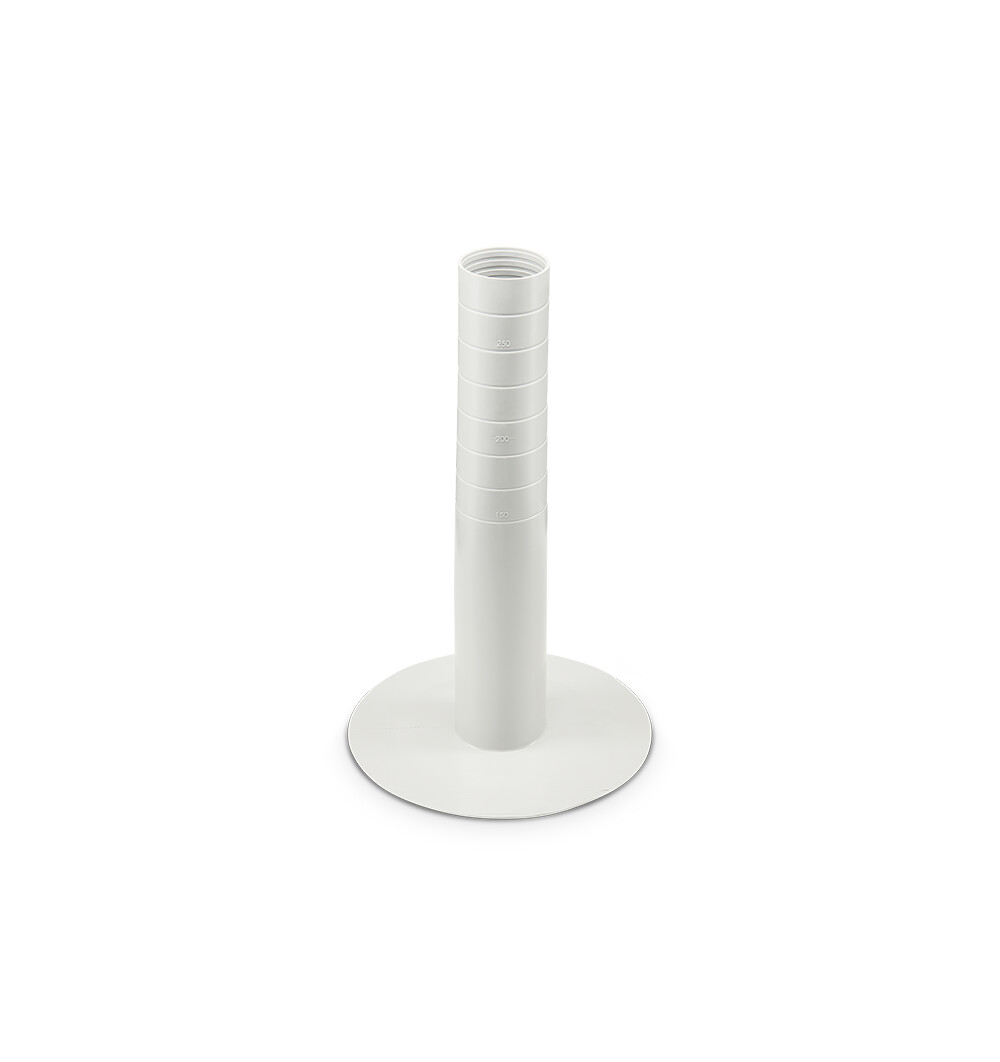

Einfassung
Einfassung
Ø115mm, 32cm, TS 77 fenstergr.
Dachdurchführung
Dachdurchführung
Ø110mm, Kaltdach, TS 77 fenstergr.
Einfassung
Einfassung
Ø68mm, 32cm, TS 77 fenstergr.
Einfassung
Einfassung
Ø100mm, 32cm, TS 77 fenstergr.
Einfassung
Einfassung
Ø150mm, 32cm, TS 77 fenstergr.

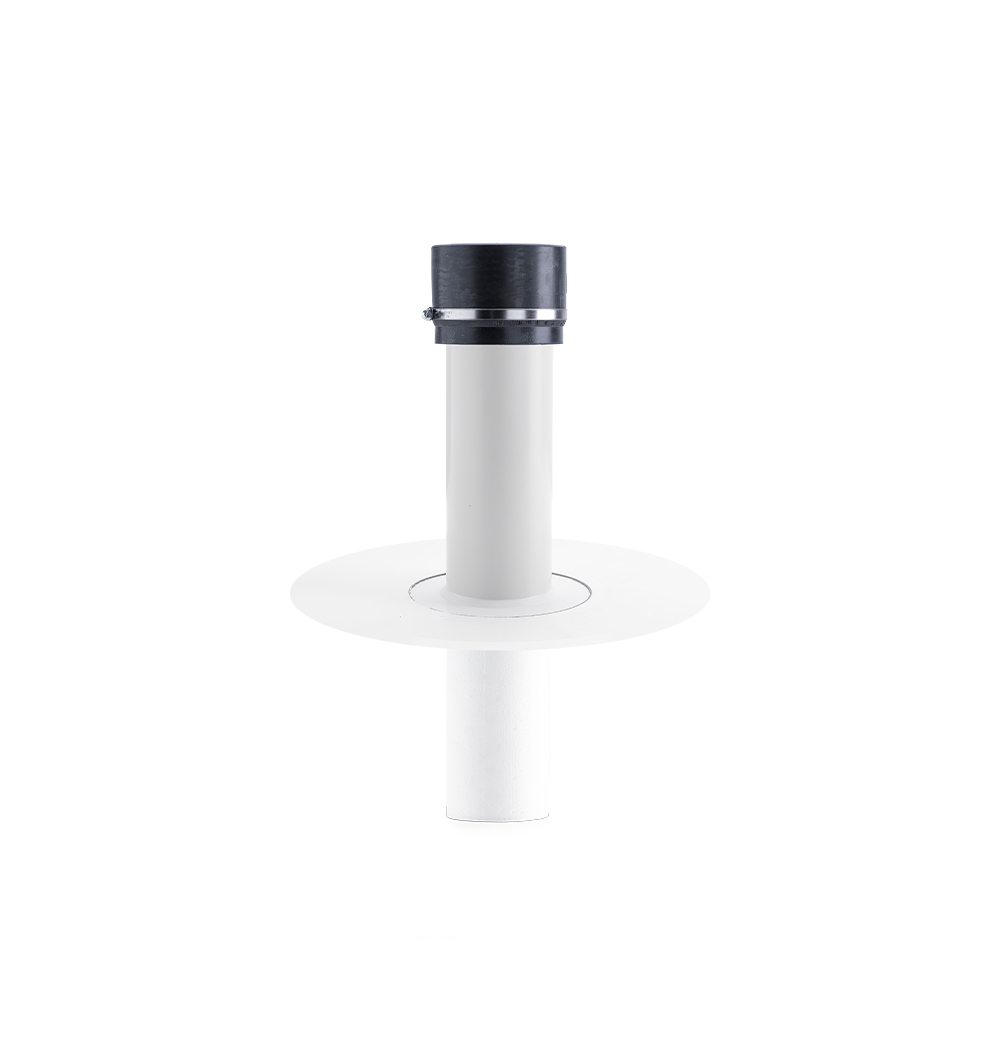

Kontrollstutzen
