KALA FPO/PP Ablauf Nexo Fix
Ø110mm, TS 77 fenstergr.
Beschreibung

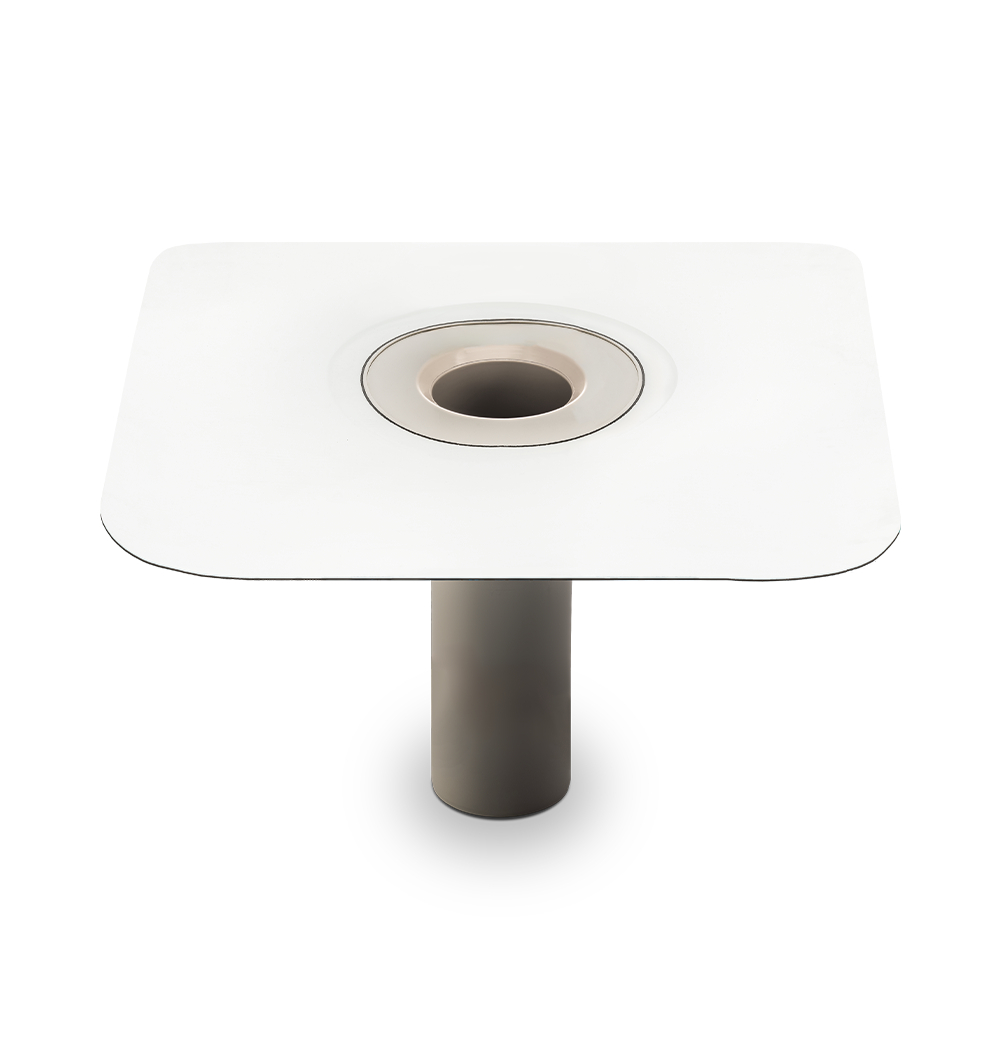

KALA Ablauf Nexo Fix FPO/PP
Ablauf aus FPO/PP mit angeschweißter Anschlussmanschette für die vertikale Entwässerung durch das Dachpaket.
Der KALA Ablauf Nexo Fix FPO/PP leitet Regenwasser vertikal durch das Dachpaket ab. Er wird an ein Rohrsystem zur Wasserableitung angeschlossen oder als Aufstockelement für einen Dachgully eingesetzt. Auf entsprechende Rückstausicherheit ist zu achten.
Der Grundkörper besteht aus FPO/PP ähnlich RAL 7044 (Seidengrau) und ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh. Die angeschweißte Anschlussmanschette erleichtert die Verbindung mit der passenden Dachbahn.
Einbau Den Ablauf in der Öffnung im Dachaufbau positionieren, bei Verwendung als Aufstockelement im darunterliegenden Gully anschließen, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Vorgaben des Dachbahnenherstellers verschweißen.
Folienanschluss-Varianten
- Silbergrau: Bauder Thermoplan T
- Beige: Sika Sarnafil TS 77
- Fenstergrau: Sika Sarnafil TS 77
- Sandgrau: Soprema FLAGON Premio
Lieferbare Größen
- D 50 mm (DN 50)
- D 75 mm (DN 70)
- D 90 mm
- D 95 mm
- D 110 mm (DN 100)
- D 125 mm (DN 125)
- D 160 mm (DN 150)
- Weitere Durchmessergrößen auf Anfrage
Technische Daten
- Rohrdurchmesser (D1): 50 / 75 mm bzw. 90 / 95 / 110 / 125 / 160 mm
- Tellerdurchmesser (D2): 300 mm (bei D 50 und 75 mm) bzw. 380 mm (bei D 90 bis 160 mm)
- Rohrlänge (l): 320 mm (Sonderlängen auf Anfrage)
- Wandstärke (t): 3,5 mm
- Folienanschluss (FA): L 500 x B 500 mm (bei D 50 und 75 mm) bzw. L 580 x B 580 mm (bei D 90 bis 160 mm)
Entwässerungsleistung (LGA-geprüfte Kennwerte laut Hersteller)
- D 50 mm (DN 50): 3,70 l/s bei 35 mm Anstauhöhe, bei 65 mm Anstauhöhe keine Angabe
- D 75 mm (DN 70): 4,60 l/s bei 35 mm Anstauhöhe, 13,20 l/s bei 65 mm Anstauhöhe
- D 90 mm: 5,30 l/s bei 35 mm Anstauhöhe, 14,60 l/s bei 65 mm Anstauhöhe
- D 110 mm (DN 100): 5,55 l/s bei 35 mm Anstauhöhe, 15,80 l/s bei 65 mm Anstauhöhe
- D 125 mm (DN 125): 5,55 l/s bei 35 mm Anstauhöhe, 16,00 l/s bei 65 mm Anstauhöhe
- D 160 mm (DN 150): 5,60 l/s bei 35 mm Anstauhöhe, 18,60 l/s bei 65 mm Anstauhöhe
Die Entwässerungsleistung wurde laut Hersteller bei der TÜV Rheinland LGA Products GmbH geprüft (Prüfung Ablauf inklusive Lippendichtung).
Zubehör
- KALA Kieskorb
- KALA Lippendichtung
- Alternativ auch mit Anstauring lieferbar
Lieferumfang
- Lieferung im Karton, Verpackungseinheit 1 Stück
Hinweis: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten. Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
