FLECK Solar-Trägerpfanne Lat.30x50
M-H Vario schief.schw.

HAN: F0566457000072GTIN: 4064569812326Art.Nr.: AR0320064
Umtausch/Rückgabe
ausgeschlossen

118,89 € / Stück

inkl. 19% Mwst. = 18,98 €zzgl.
Lieferzeit 6 bis 8 Tage
auf Anfrageliste
-
Stück
+

Beschreibung

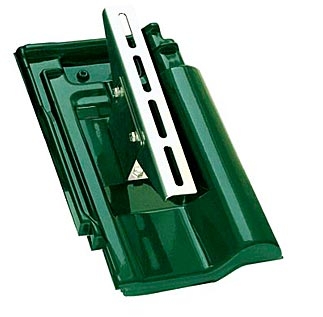

FLECK Solar-Trägerpfanne
mit einstellbarer Edelstahl-Halterung für PV-Unterkonstruktionen


Solar-Trägerpfanne mit einstellbarer VA-Halterung

Die Solar-Trägerpfanne ist eine TÜV-geprüfte Dachpfanne mit vormontierter, verstellbarer Edelstahl-Halterung. Sie dient zur Aufdach-Montage von Unterkonstruktionen für PV-Module; die Lastabtragung erfolgt über die Dachlattung, unabhängig von den Sparren.

  • Auflagefläche mit mehreren Langlöchern für gängige PV-Montageschienen und Unterkonstruktionen
  • VA-Trägerprofil 32,5 cm lang, Neigung über Langloch und Höhe einstellbar
  • Vertikale und horizontale Montage der Solarsysteme möglich
  • Rückseitige, lastabtragende Stahlplatte mit Z-Profil zur Windsogsicherung
  • Keine Nachbearbeitung benachbarter Dachpfannen erforderlich
  • Für Neubau und Bestand, Dachneigung 10° bis 60° (Schiefer/Schindel bis 60°)
  • Lastaufnahme laut Hersteller: NRd (Sog) 2,58 kN, VRd (parallel zur Dachfläche in Firstrichtung) 1,40 kN
  • Baustoffklasse: PVC-U-Pfanne B2 nach DIN 4102-4, tragende Metallkomponenten A1 nach DIN 4102-4

Ausführungen

  • Pfanne passend zu Ziegelmodell und Farbe gefertigt, UV-beständig lackiert
  • Ausführung für Schiefer/Schindel mit lackierter Grundplatte aus Metall
  • Für Dachlattung 30 x 50 mm oder 40 x 60 mm

Material

  • Pfanne aus witterungsbeständigem Spezial-Hart-PVC
  • Trägerplatte und Z-Profil aus verzinktem Stahl
  • Sechskantschrauben (13er) aus Edelstahl
  • Solar-Montageaufnahme aus V2A-Edelstahl

Lieferumfang

  • Solar-Trägerpfanne mit vormontierter Halterung
  • Spenglerschrauben
  • Ohne Schienen-Montagesysteme und deren Befestigung

Hinweis

  • Dachlattenmaß (30 x 50 mm oder 40 x 60 mm) bei der Bestellung angeben.
  • Für die Montage wird eine der Dachlattung entsprechende Zusatzlatte benötigt.
  • Ausführung Schiefer/Schindel nur für Dachlattenmontage, nicht auf Schalung; empfohlenes Lattmaß der Zusatzlatte 260 mm.
  • Der statische Nachweis der Aufdach-Solaranlage ist über ein Ingenieur- bzw. Statikbüro zu führen.
  • V2A-Stahl ist ggf. nicht für Regionen mit besonders salzhaltiger Luft geeignet.

Passende Produkte

  • Fleck Solarträgerpfanne

    Keine Ergebnisse!

    Es wurden aktuell keine Ergebnisse gefunden.

Rabatte

Für die Summe aller Artikel ?Summe aller Artikel in Preisgruppe
""!

Wenn Sie weitere Artikel dieser Preisgruppe in den Warenkorb legen, wird der Rabatt automatisch angepasst und dort angezeigt.
in Preisgruppe "" gelten folgende Rabatte:
MindestbestellwertRabattPreis
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Lieferkosten

Unter 119,- € Auftrags-Gesamtwarenwert berechnen wir gegebenenfalls eine zusätzliche Mindermengen-Bearbeitungspauschale von 23,80 €
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Ähnliche Produkte

Kein Bild verfügbar
FA-Ortgang
rechts, innen, NV, schieferschw.
Kein Bild verfügbar
FA-Ziegel
NV, schieferschw.
Kein Bild verfügbar
Grundplatte Schneefang
schieferschw.

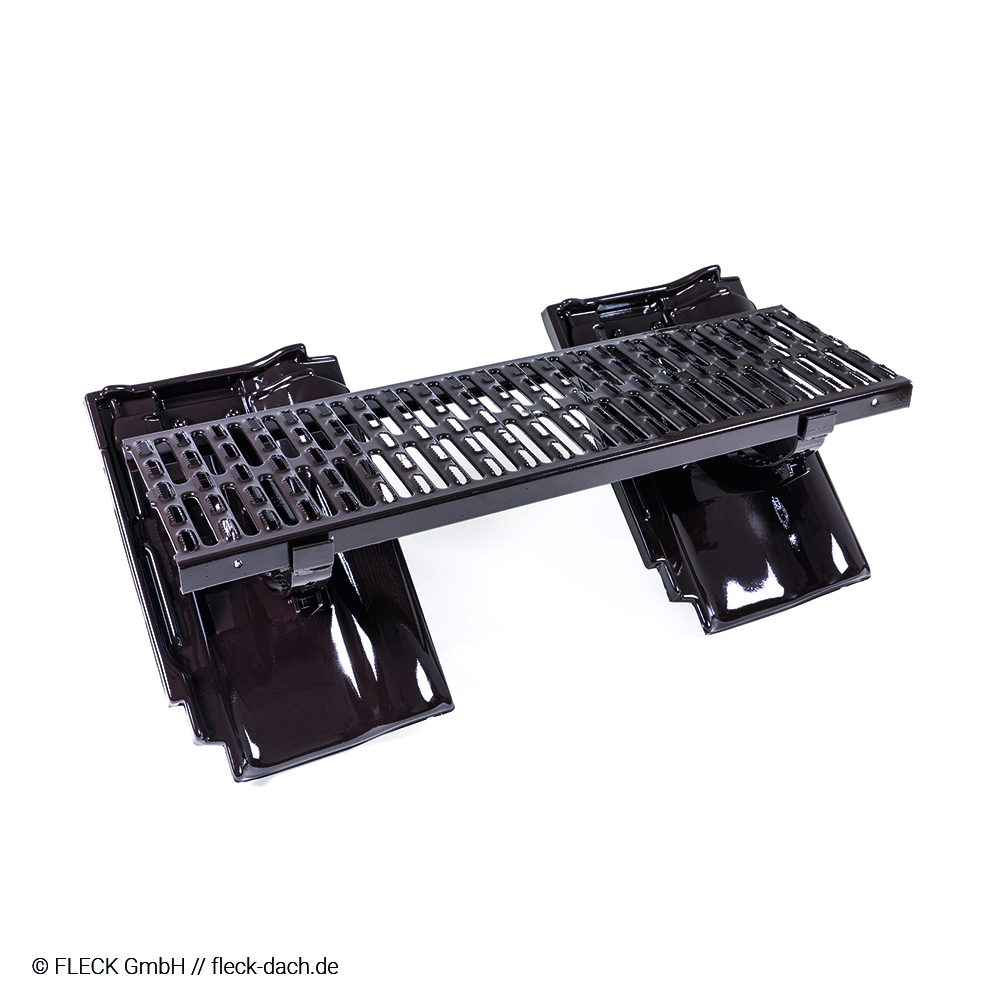

Laufrostpfanne
