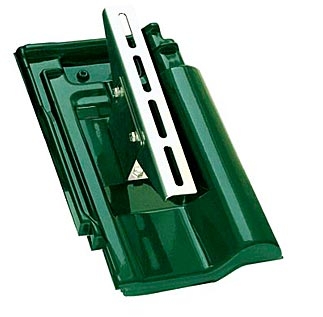

FLECK Solar-Trägerpfanne
TÜV-geprüfte Solar-Trägerpfanne mit vormontierter und in der Neigung verstellbarer Montageaufnahme für handelsübliche Solar-Unterkonstruktionen.

• Perfekte Integration in die Dachfläche durch große Formen- und Farbvielfalt
• Vollintegrierte Trägerpfannenlösung
• Keine Nachbearbeitung benachbarter Dachpfannen nötig
• Empfohlen für Dachneigungen von 15° bis 60°
• Neigung (0-12°) und Höhe (0-40 mm) des VA-Trägerprofils zusätzlich einstellbar
• Aufgrund der speziellen Konstruktion und der Lastabtragung über die Dachlattung sind diese Trägerpfannen unabhängig von den Sparrenabständen einsetzbar
• Perfekte Lösung für die horizontale und vertikale Montage von Solarmodulen

Video Einbauanleitung

Material

• Formstabile Pfanne aus bewährtem, hochwitterungsbeständigem Hart-PVC-U mit UV-beständiger Farbbeschichtung, passend zur gewählten Dacheindeckung
• Abgewinkelte rückseitige Trägerplatte aus verzinktem Stahl sowie einem zusätzlichen Z-Profil zur Windsogsicherung
• Sechskantschrauben (13er) aus Edelstahl
• Außenliegende, mehrfach geschlitzte Solar-Montageaufnahme aus hochfestem VA-Edelstahl Baustoffklasse
• B2 nach DIN 4102-4 (PVC-U Pfanne)
• A1 nach DIN 4102-4 (alle tragenden Metallkomponenten)

Statik
Der statische Nachweis ist anhand der Herstellerangaben für PV-Anlagen bzw. Solarthermie über geeignete Ingenieur- bzw. Statikbüros zu führen.

Lieferumfang
Ohne Schienenmontagesysteme und Befestigung.
