FLECK Solar-Trägerpfanne Lat.30x50
CRE MAXIMA PRO FIN.schw.
ausgeschlossen
Beschreibung

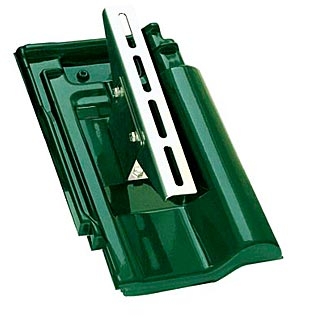

FLECK Solar-Trägerpfanne
mit einstellbarer Edelstahl-Halterung für PV-Unterkonstruktionen
Solar-Trägerpfanne mit einstellbarer VA-Halterung
Die Solar-Trägerpfanne ist eine TÜV-geprüfte Dachpfanne mit vormontierter, verstellbarer Edelstahl-Halterung. Sie dient zur Aufdach-Montage von Unterkonstruktionen für PV-Module; die Lastabtragung erfolgt über die Dachlattung, unabhängig von den Sparren.
- Auflagefläche mit mehreren Langlöchern für gängige PV-Montageschienen und Unterkonstruktionen
- VA-Trägerprofil 32,5 cm lang, Neigung über Langloch und Höhe einstellbar
- Vertikale und horizontale Montage der Solarsysteme möglich
- Rückseitige, lastabtragende Stahlplatte mit Z-Profil zur Windsogsicherung
- Keine Nachbearbeitung benachbarter Dachpfannen erforderlich
- Für Neubau und Bestand, Dachneigung 10° bis 60° (Schiefer/Schindel bis 60°)
- Lastaufnahme laut Hersteller: NRd (Sog) 2,58 kN, VRd (parallel zur Dachfläche in Firstrichtung) 1,40 kN
- Baustoffklasse: PVC-U-Pfanne B2 nach DIN 4102-4, tragende Metallkomponenten A1 nach DIN 4102-4
Ausführungen
- Pfanne passend zu Ziegelmodell und Farbe gefertigt, UV-beständig lackiert
- Ausführung für Schiefer/Schindel mit lackierter Grundplatte aus Metall
- Für Dachlattung 30 x 50 mm oder 40 x 60 mm
Material
- Pfanne aus witterungsbeständigem Spezial-Hart-PVC
- Trägerplatte und Z-Profil aus verzinktem Stahl
- Sechskantschrauben (13er) aus Edelstahl
- Solar-Montageaufnahme aus V2A-Edelstahl
Lieferumfang
- Solar-Trägerpfanne mit vormontierter Halterung
- Spenglerschrauben
- Ohne Schienen-Montagesysteme und deren Befestigung
Hinweis
- Dachlattenmaß (30 x 50 mm oder 40 x 60 mm) bei der Bestellung angeben.
- Für die Montage wird eine der Dachlattung entsprechende Zusatzlatte benötigt.
- Ausführung Schiefer/Schindel nur für Dachlattenmontage, nicht auf Schalung; empfohlenes Lattmaß der Zusatzlatte 260 mm.
- Der statische Nachweis der Aufdach-Solaranlage ist über ein Ingenieur- bzw. Statikbüro zu führen.
- V2A-Stahl ist ggf. nicht für Regionen mit besonders salzhaltiger Luft geeignet.
