EUR Einhängeverbinder Magnus L
260x110x19mm, Alu, 4/Pak

HAN: 944883GTIN: 4251314705556Art.Nr.: AR0130897

359,68 € / 4 Stück

inkl. 19% Mwst. = 57,43 €zzgl.
Lieferzeit 6 bis 8 Tage
auf Anfrageliste
-
x 4 Stück
+

Beschreibung

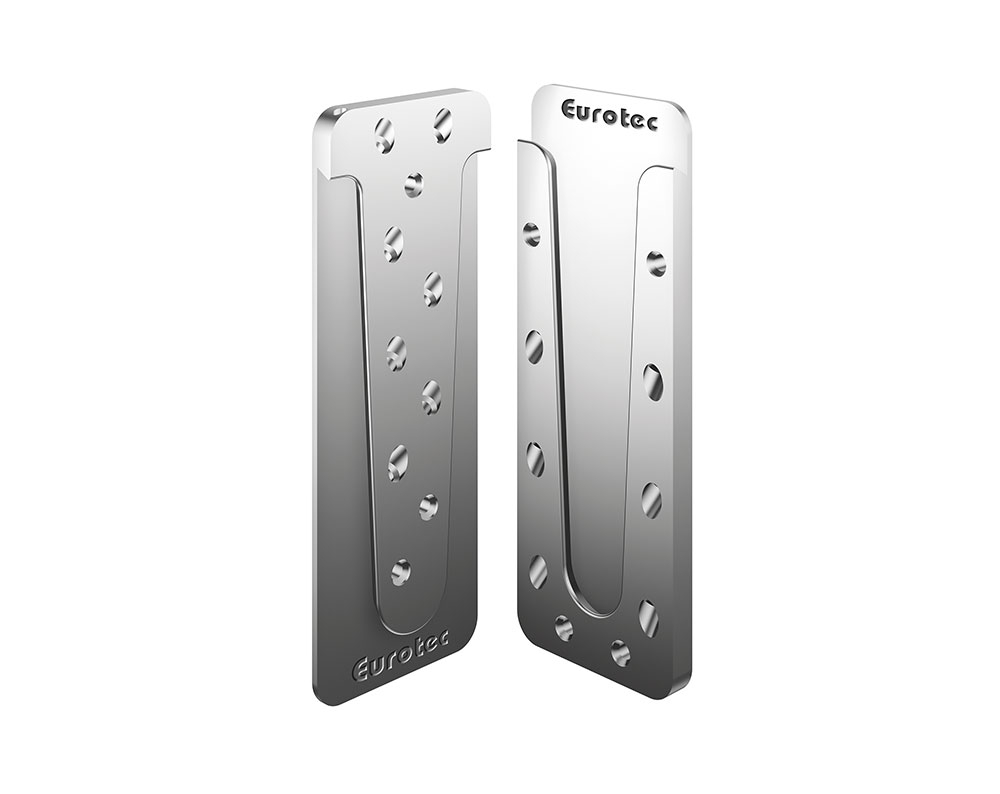

Eurotec Magnus L 110 x 260 mm; Im Set á 8 = 4 Verbinder


Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse. Im Holzbau in fast allen Bereichen anwendbar! Im Lieferumfang enthalten:

120 Stück Vollgewindeschrauben (TX15*), 20 Stück Fixierschrauben (TX15**), 1x Montageanleitung

*)4,0 x 30 mm, blau verzinkt

**) 4,2 x 26 mm, blau verzinkt

Im Holzbau wird der Magnus-Einhängeverbinder zur Konstruktion von Knotenverbindungen benutzt. Der Vorteil ist, dass der Verbinder komplett vorgefertigt wird und somit die Montagezeit auf der Baustelle minimal ist. Der Magnus-Einhängeverbinder besteht aus zwei verschiedenen Bauteilen: Fixierschrauben und Holzbauschrauben. Nachdem die beiden Einzelteile an die Bauteile geschraubt worden sind, werden diese einfach und reibungslos ineinandergeschoben und mit Fixierschrauben befestigt, um ein unbeabsichtigtes Lösen zu vermeiden. Die Holzverbindung ist in fünf Richtungen statisch belastbar und kann sowohl nicht sichtbar (eingefräst) oder sichtbar (für Schattennut-Anschlüsse) angebracht werden.

Montageanleitung

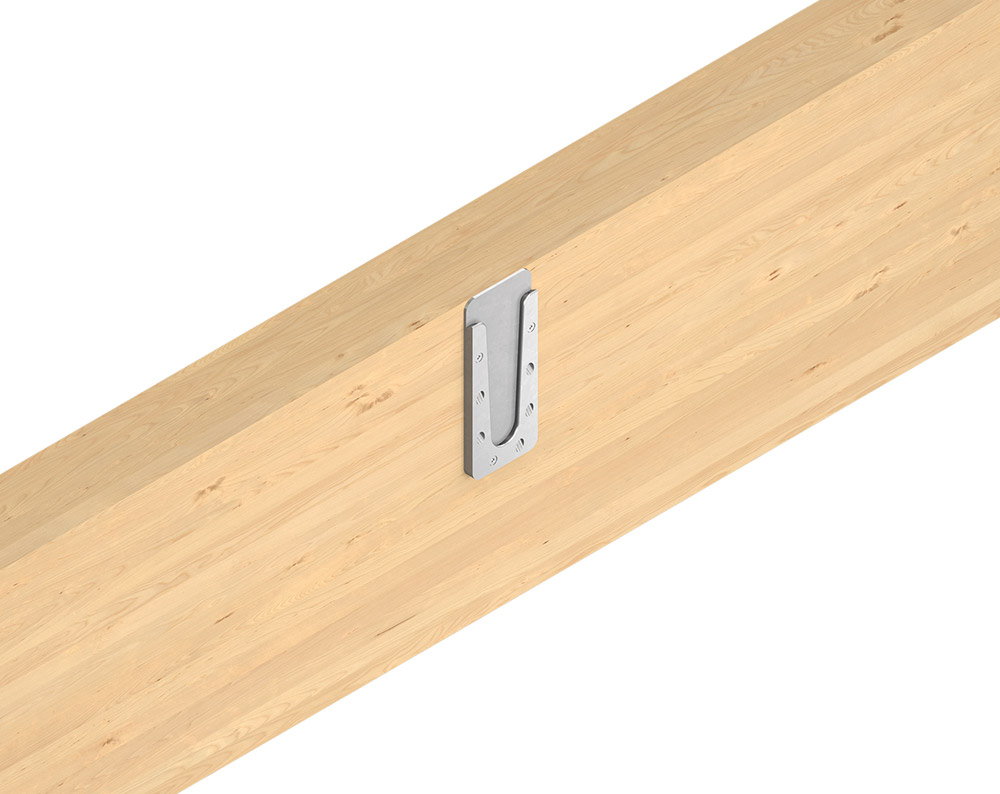

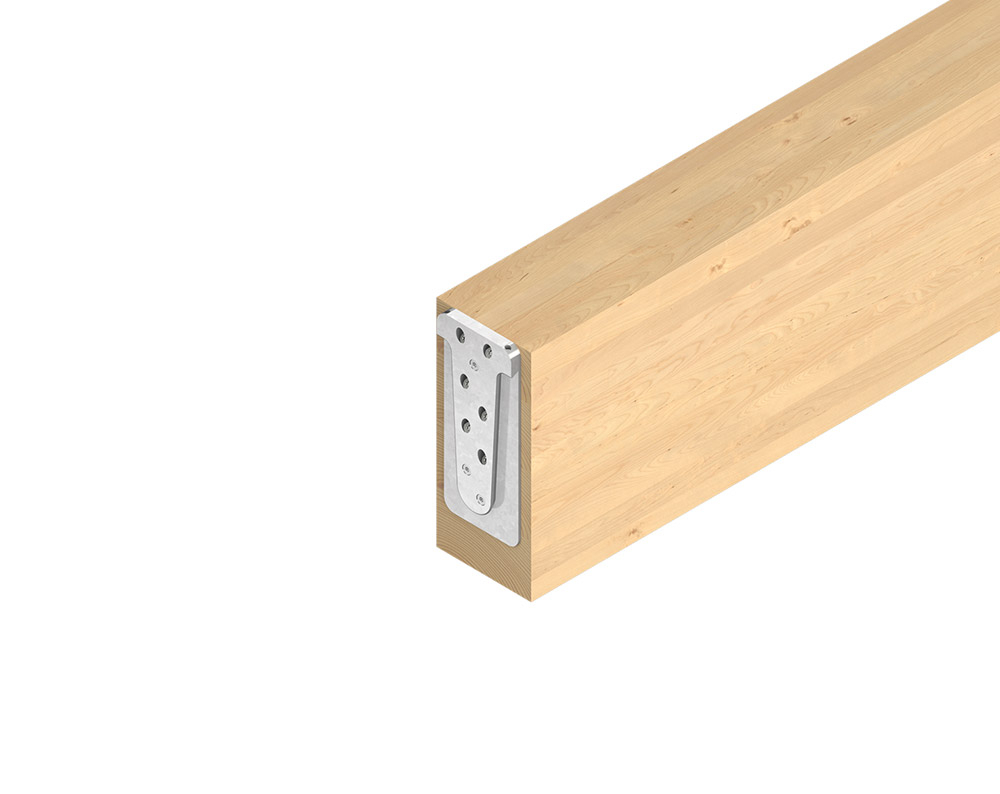

Nicht sichtbare (eingefräster) Haupt-/Nebenträger Anschluss:

  • Nachdem die gewünschte Größe durch die Fräs- und Montagelehre des Magnus-Einhängeverbinders eingestellt und aufgelegt worden ist, kann mit dem passenden Nutfräser die Tasche gefräst werden.
  • Danach wird der Magnus in die Tasche eingesetzt und mit den mitgelieferten Systemschrauben fixiert. Anschließend wird der Einhängeverbinder am anzuschließenden Bauteil ebenfalls angebracht und wird eingehängt.
  • Zuletzt wird der Magnus mithilfe der Fixierschrauben befestigt, wodurch dieser zusammengezogen wird und somit als Lagesicherung der Knotenverbindung dient. Das Montagebeispiel zeigt lediglich den nicht sichtbaren Einbau. Zur sichtbaren Befestigung entfällt die Ausfräsung.

Zubehör

  • Eurotec Zubehör

    Keine Ergebnisse!

    Es wurden aktuell keine Ergebnisse gefunden.

Rabatte

Für die Summe aller Artikel ?Summe aller Artikel in Preisgruppe
""!

Wenn Sie weitere Artikel dieser Preisgruppe in den Warenkorb legen, wird der Rabatt automatisch angepasst und dort angezeigt.
in Preisgruppe "" gelten folgende Rabatte:
MindestbestellwertRabattPreis
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Lieferkosten

Unter 119,- € Auftrags-Gesamtwarenwert berechnen wir gegebenenfalls eine zusätzliche Mindermengen-Bearbeitungspauschale von 23,80 €
Preis oder Lieferkosten zu hoch?

Legen Sie den gewünschten Artikel einfach auf die Anfrage-/Merkliste und starten Sie eine Preisanfrage.
Wir machen Ihnen gerne ein individuelles Angebot!

Ähnliche Produkte

Einhängeverbinder
Einhängeverbinder
300x110x19mm, Alu, 4/Pak
Einhängeverbinder
Einhängeverbinder
380x110x19mm, Alu, 4/Pak
Einhängeverbinder
Einhängeverbinder
580x110x19mm, Alu, 4/Pak
Einhängeverbinder
Einhängeverbinder
340x110x19mm, Alu, 4/Pak
Einhängeverbinder
Einhängeverbinder
220x110x17mm, Alu, 4/Pak

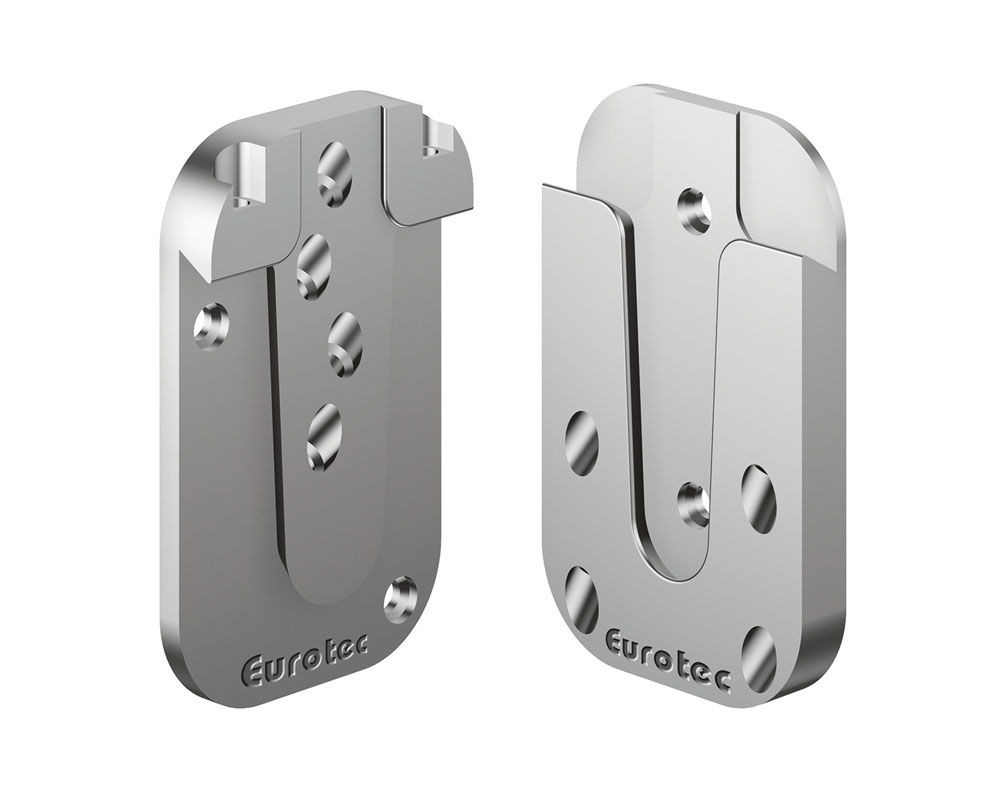

Einhängeverbinder
Einhängeverbinder
80x50x13mm, Alu, 10/Pak

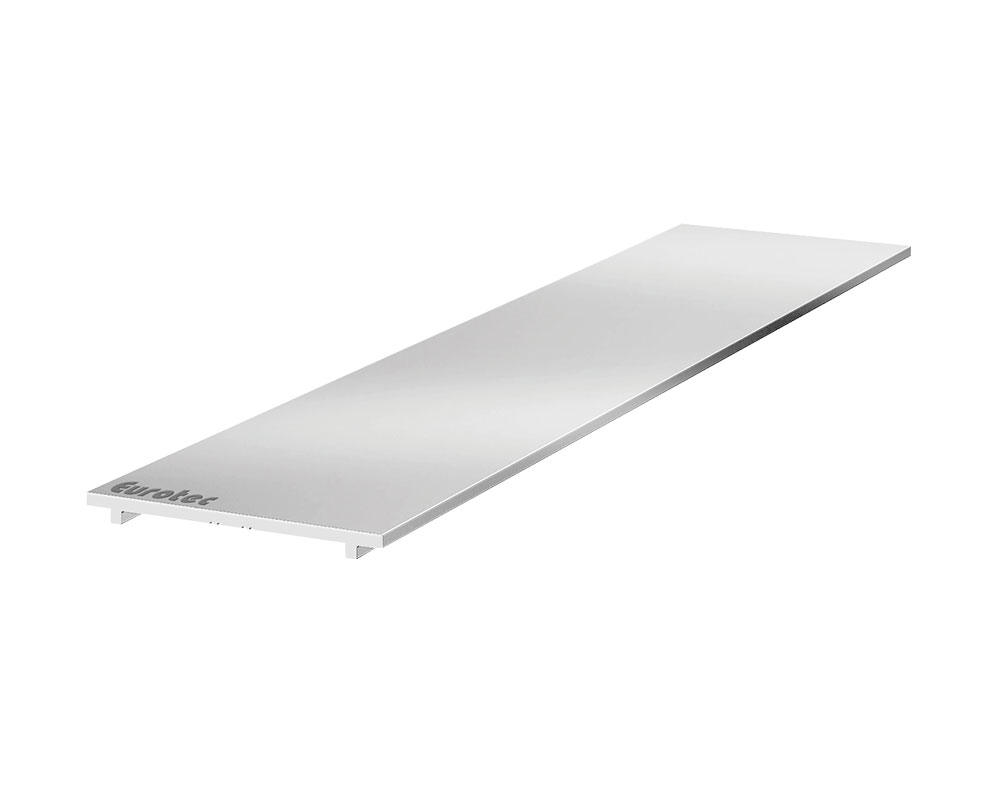

Alu-Systemprofilverbinder
Alu-Systemprofilverbinder
200x48x4mm, Alu, 10/Pak

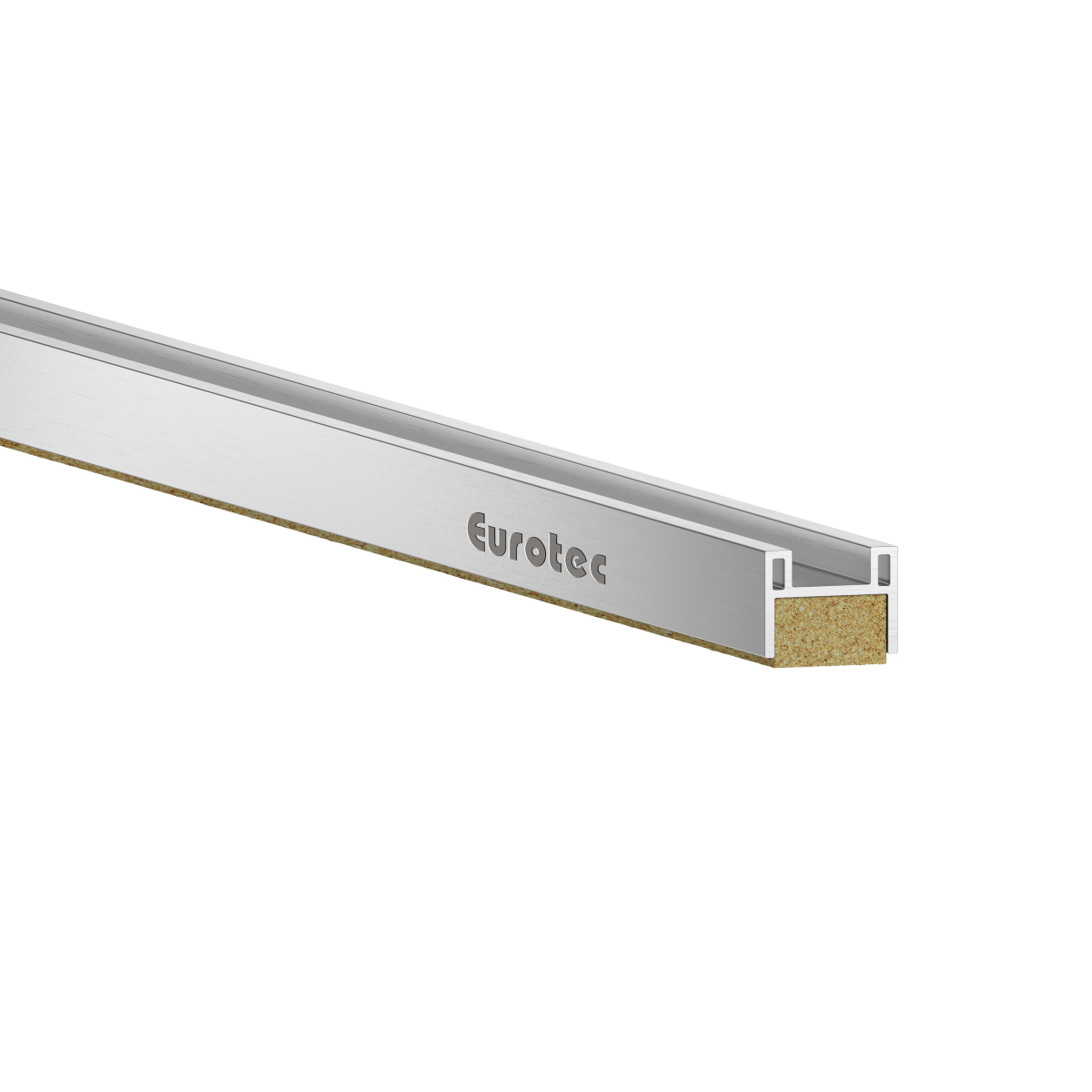

Alu-Funktionsleiste
Alu-Funktionsleiste
1,75mx34mmx29mm, Alu

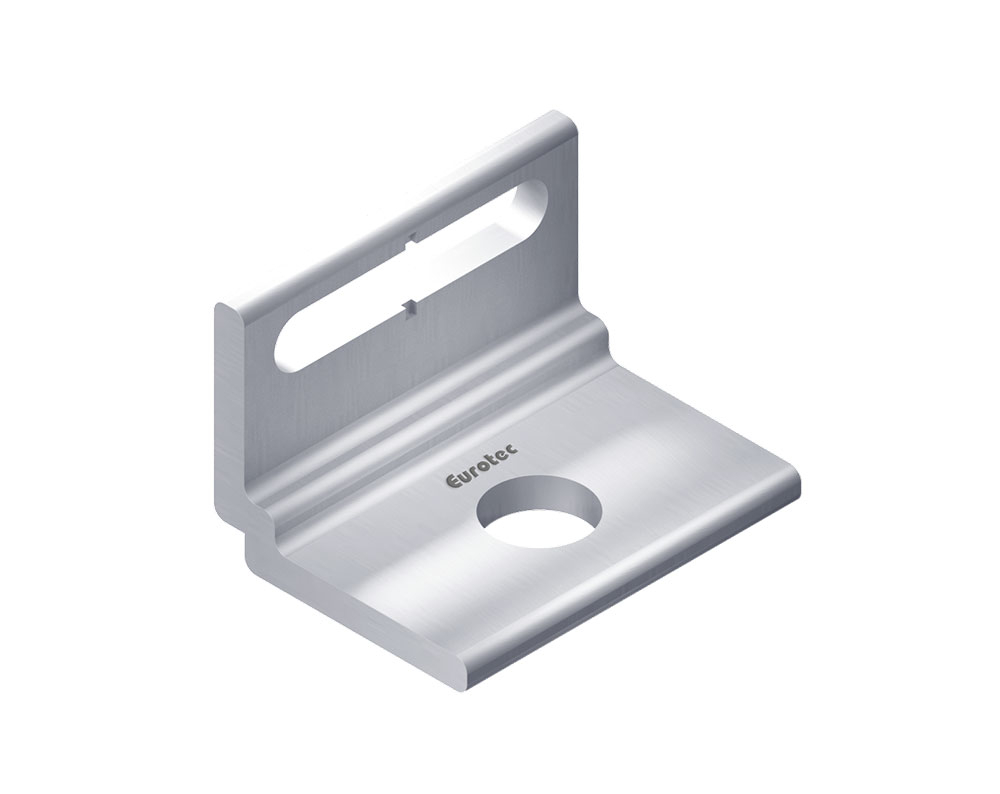

Betonwinkel
Betonwinkel
Ø8mm, 22,75x30x19,75mm, Alu, 10/Pak
FassadenClip
FassadenClip
18,9x20x15mm, Alu, 25/Pak

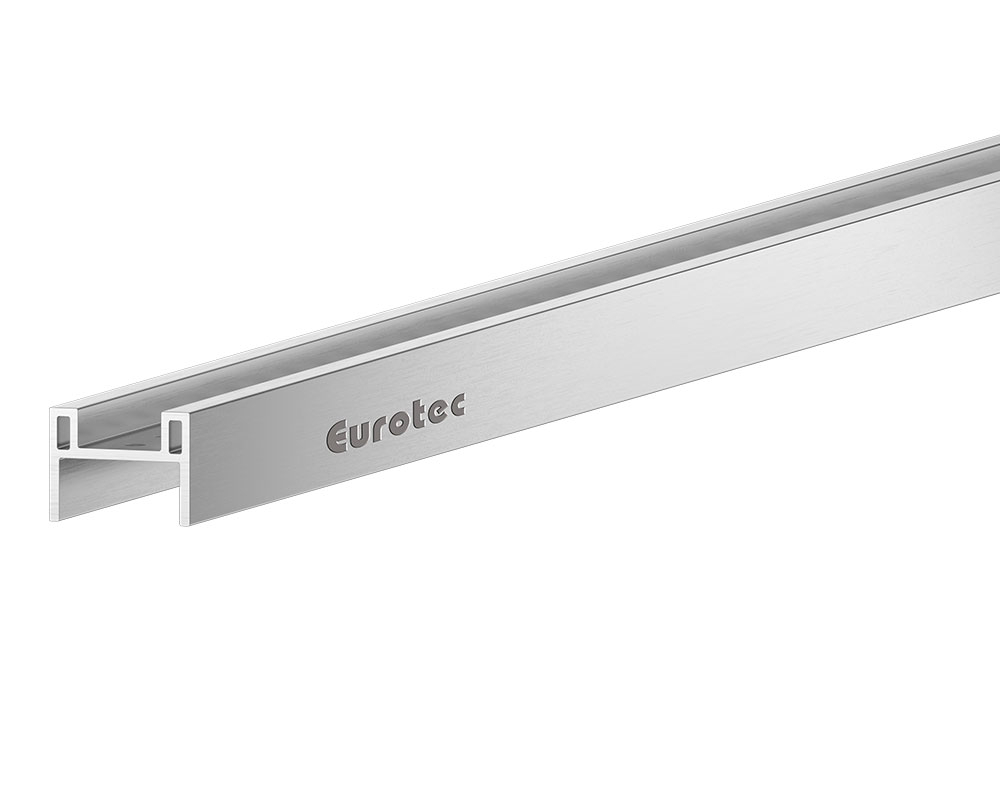

Alu-Funktionsleiste
Alu-Funktionsleiste
2,24mx34mmx29mm, Alu

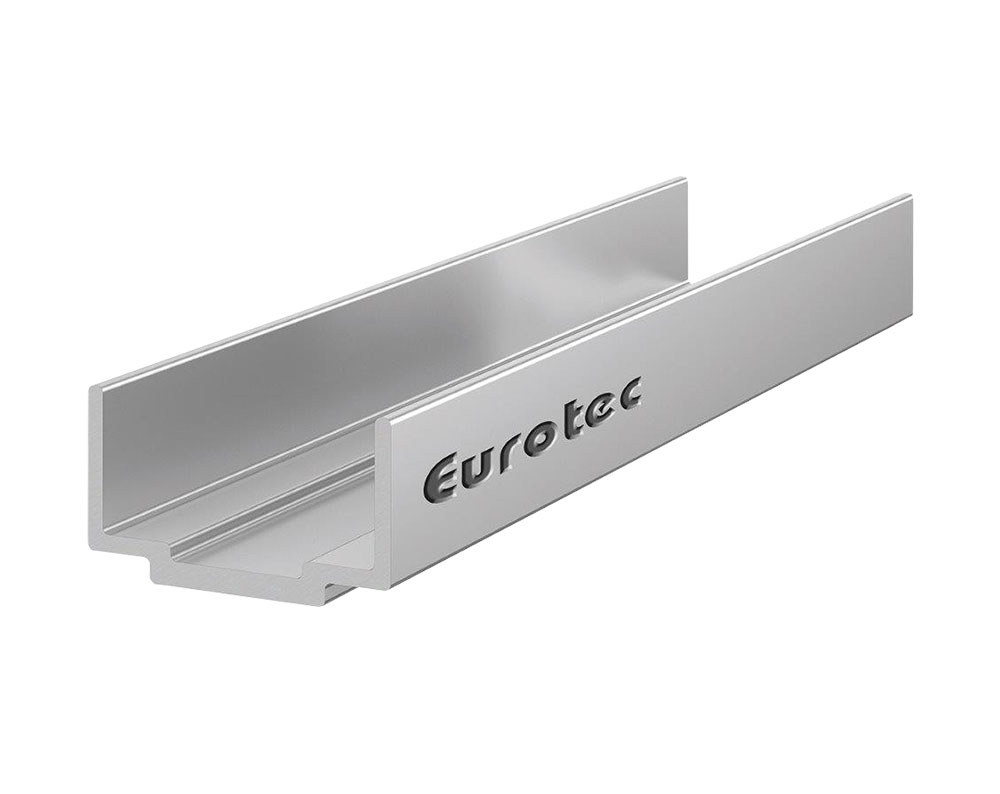

Alu-Systemprofilverbinder
